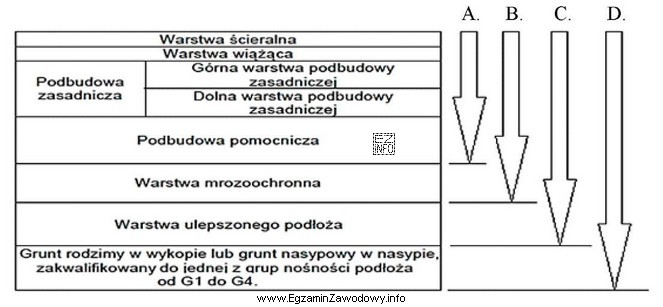

Konstrukcja nawierzchni drogowej oznacza warstwowy układ elementów, które przenoszą obciążenia od ruchu i zapewniają wymagane właściwości użytkowe jezdni. Na typowym schemacie przekroju poprzecznego drogi konstrukcja nawierzchni jest przedstawiana jako zestaw warstw ułożonych jedna na drugiej.
W praktyce, nawet jeśli nazwy warstw na różnych rysunkach się różnią, rozpoznasz konstrukcję nawierzchni po tym, że:
- jest to fragment pod jezdnią,
- ma postać kilku poziomych warstw (o różnych grubościach),
- znajduje się powyżej podłoża gruntowego,
- tworzy "pakiet" materiałów, z którego najwyższa część jest bezpośrednio eksploatowana przez ruch.
Odpowiedź "B." jest poprawna, ponieważ odpowiada strzałce, która na schemacie wskazuje właśnie ten warstwowy układ nawierzchni (a nie elementy otoczenia drogi).
Pozostałe odpowiedzi są niepoprawne, gdy strzałki odnoszą się do innych elementów przekroju, które bywają mylone z nawierzchnią:
- Elementy skarp/rowów lub korony drogi: są częścią geometrycznego ukształtowania przekroju, ale nie stanowią warstw konstrukcyjnych nawierzchni.
- Pobocze: może mieć własne warstwy, ale w zadaniach egzaminacyjnych "konstrukcja nawierzchni" zwykle dotyczy jezdni i jej warstw nośnych/ścieralnych.
- Podłoże gruntowe: jest podstawą, na której dopiero układa się warstwy konstrukcji; samo w sobie nie jest konstrukcją nawierzchni.
Wskazówka egzaminacyjna: jeśli na rysunku widzisz kilka cienkich, równoległych pasów pod powierzchnią jezdni, to niemal zawsze jest to konstrukcja nawierzchni. Najczęstszy błąd polega na wybieraniu strzałki pokazującej "całą drogę" lub "jezdnię z góry", zamiast konkretnie warstw w przekroju.
