KWALIFIKACJA BUD13 - CZERWIEC 2022 (test 2)

PYTANIE NR 40.
Na podstawie ilustracji przedstawiającej etap wykonywania konstrukcji nawierzchni bitumicznej na obiekcie mostowym oceń, które warstwy konstrukcji zostały już wykonane.

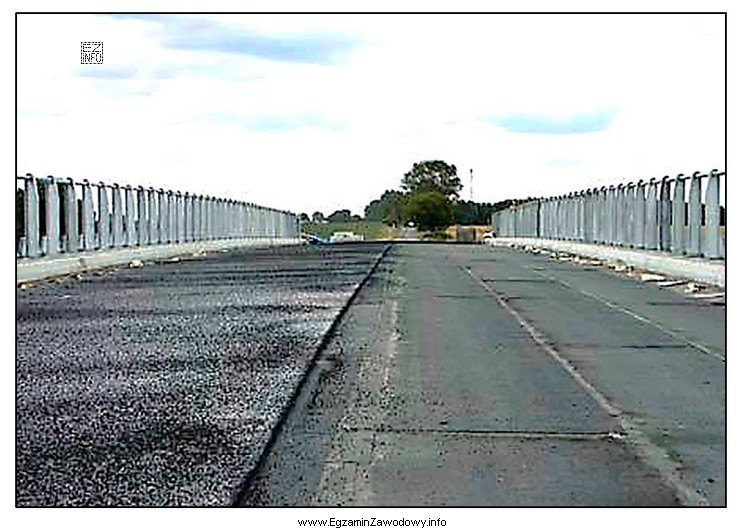

Ilustracja przedstawia etap budowy nawierzchni bitumicznej na obiekcie mostowym.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Warstwa izolacyjna na obiekcie mostowym odpowiada za szczelność i ochronę płyty pomostu przed wodą oraz solami. Warstwa ochronna zabezpiecza izolację przed uszkodzeniami w trakcie dalszych robót. Warstwy ścieralna i wiążąca są elementami nawierzchni jezdnej wykonywanymi później.

Pełne wyjaśnienie:

Na obiektach mostowych konstrukcja wierzchnich warstw różni się od typowej nawierzchni wykonywanej bezpośrednio na podbudowie gruntowej. Kluczowym elementem jest izolacja (często nazywana hydroizolacją), której zadaniem jest odcięcie wody od płyty pomostu i ograniczenie wnikania chlorków. Dlatego rozpoznanie, że wykonano już warstwę "izolacyjną", oznacza, że zakończono etap zapewniania szczelności ustroju nośnego.

Następnie stosuje się warstwę ochronną, której rola jest praktyczna: ma zabezpieczać izolację przed przebiciem, ścieraniem i uszkodzeniami od ruchu technologicznego, narzędzi oraz układania kolejnych warstw. W wielu rozwiązaniach dopiero po wykonaniu tej ochrony przechodzi się do warstw typowo "nawierzchniowych".

Odpowiedzi z warstwą ścieralną i/lub wiążącą są typowe dla klasycznej nawierzchni bitumicznej, ale zwykle dotyczą końcowych etapów układania jezdni, gdy izolacja i jej zabezpieczenie są już gotowe. Z kolei zestaw "izolacyjna i poślizgowa" może wprowadzać w błąd, bo warstwa poślizgowa nie jest uniwersalnym, zawsze wymaganym elementem w każdym systemie, a pytanie dotyczy wskazania warstw już wykonanych na konkretnym etapie pokazanym na ilustracji.

Na egzaminie warto pamiętać o logice kolejności robót: najpierw zapewnia się szczelność i ochronę ustroju (izolacja), potem chroni się tę izolację (warstwa ochronna), a dopiero później wykonuje warstwy eksploatacyjne jezdni (wiążąca, ścieralna), jeśli przewiduje je technologia.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Warstwa izolacyjna (często: hydroizolacja) to element zabezpieczający płytę pomostu przed wodą i solami odladzającymi. Jej celem jest szczelność układu i ochrona konstrukcji mostu przed korozją oraz degradacją. W praktyce jest wykonywana przed warstwami nawierzchni bitumicznej.
Warstwa ochronna ma chronić izolację przed uszkodzeniami mechanicznymi podczas kolejnych robót (ruch technologiczny, układanie mieszanek, praca narzędzi). Izolacja jest wrażliwa na przebicia i rozdarcia, więc zabezpieczenie jej zwiększa trwałość i zmniejsza ryzyko nieszczelności.
Warstwa ścieralna jest docelową, eksploatacyjną warstwą jezdni i zwykle ma wygląd "wykończonej" nawierzchni. Warstwa ochronna częściej pełni funkcję zabezpieczenia izolacji i może wyglądać jak warstwa pośrednia bez finalnej tekstury. Decydują też szczegóły technologii pokazane na ilustracji.
Warstwa wiążąca to warstwa konstrukcyjna między podbudową/asfaltową warstwą niższą a warstwą ścieralną. Jej zadaniem jest przenoszenie obciążeń i zapewnienie odpowiedniej nośności oraz równości. Zwykle nie jest warstwą bezpośrednio "przy konstrukcji mostu", bo tam wcześniej występuje izolacja.
Warstwę ścieralną układa się na końcu, po wykonaniu warstw niższych oraz po zakończeniu prac związanych z izolacją i jej zabezpieczeniem. To warstwa, która ma bezpośredni kontakt z ruchem pojazdów, więc wykonuje się ją po odbiorach wcześniejszych etapów i przygotowaniu podłoża.
Nie zawsze. Zastosowanie warstwy poślizgowej zależy od przyjętego systemu izolacji i rozwiązania konstrukcyjnego. W części technologii występują warstwy rozdzielające lub poślizgowe, ale nie jest to element identyczny dla wszystkich obiektów. Na egzaminie liczy się rozpoznanie tego, co pokazano na ilustracji.
Najczęściej myli się warstwy nawierzchniowe (wiążąca/ścieralna) z warstwami związanymi z izolacją mostu (izolacyjna/ochronna). Błąd wynika z przyzwyczajenia do przekrojów dróg bez obiektów inżynierskich. Pomaga myślenie: najpierw szczelność i ochrona płyty, potem jezdnia.
Ucz się przekrojów warstwowych i ich funkcji, a nie tylko nazw. Ćwicz rozpoznawanie etapów robót: co jest wykonywane jako pierwsze, co wymaga odbioru, a co jest warstwą końcową. Dobrą metodą jest porównanie typowej drogi z rozwiązaniem na płycie pomostu.
Sygnałem jest odniesienie do obiektu mostowego i obecność warstw, których celem jest szczelność oraz ochrona ustroju nośnego. Jeśli na ilustracji widać etap "przed nawierzchnią docelową", a kontekst mówi o płycie pomostu, to zwykle rozpatruje się izolację i jej zabezpieczenie, nie ścieralną.
Kolejność jest krytyczna, bo nieszczelna lub uszkodzona izolacja prowadzi do zawilgocenia i degradacji konstrukcji. Najpierw wykonuje się warstwy zapewniające szczelność i ich zabezpieczenie, a potem warstwy eksploatacyjne. W pytaniach egzaminacyjnych kolejność pomaga ocenić, co mogło być już wykonane.
info

Około 56% zdających odpowiada poprawnie na to pytanie. średnie

Eksperci podkreślają: "Warstwa izolacyjna na obiekcie mostowym odpowiada za szczelność i ochronę płyty pomostu przed wodą oraz solami."

Materiały:

  • Podręczniki i skrypty z technologii robót drogowych i mostowych (warstwy nawierzchni i izolacji)
  • Materiały szkoleniowe producentów systemów hydroizolacji mostowych
  • Instrukcje technologiczne/Specyfikacje techniczne wykonania i odbioru robót (STWiOR) dla robót bitumicznych i izolacyjnych
