KWALIFIKACJA INF1 - STYCZEŃ 2022 (test 2)



PYTANIE NR 10.

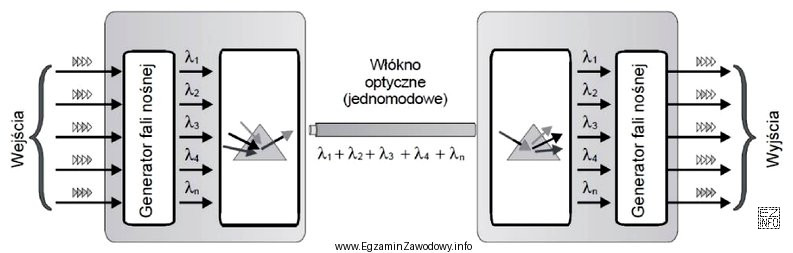

Która technika zwielokrotnienia kanałów transmisyjnych przedstawiona została na rysunku?
Ilustracja przedstawia schemat techniczny związany z techniką zwielokrotnienia kanałów transmisyjnych, w kontekście egzaminu
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
WDM (Wavelength Division Multiplexing) to zwielokrotnienie przez podział na długości fali: kilka sygnałów jest przesyłanych jednocześnie jednym światłowodem, ale na różnych długościach fali (różnych "kolorach" światła). FDM dzieli pasmo na częstotliwości, TDM na szczeliny czasowe, a CDM na kody.

Pełne wyjaśnienie:

Zwielokrotnienie polega na przesłaniu wielu strumieni informacji jednym torem transmisyjnym tak, aby na końcu dało się je jednoznacznie rozdzielić. Kluczowe jest kryterium rozdziału kanałów.

Odpowiedź "WDM" jest poprawna, gdy rysunek pokazuje sumowanie i rozdzielanie sygnałów optycznych według długości fali (często przedstawiane jako różne "kolory" lub różne wartości λ). W praktyce dotyczy to światłowodów: jeden fizyczny światłowód przenosi równolegle kilka kanałów optycznych.

Dlaczego pozostałe odpowiedzi nie pasują do takiego schematu?

  • "FDM" oznacza podział pasma na różne częstotliwości w tym samym medium. Na schematach zwykle widać filtry pasmowe, wydzielone podpasma lub "kanały częstotliwościowe", a nie rozdział na długości fali optycznej.
  • "TDM" to podział w czasie: kanały korzystają z tego samego pasma, ale naprzemiennie w kolejnych szczelinach czasowych. Na rysunkach często pojawia się ramka czasowa, sloty lub przeplot czasowy, a nie równoległe kanały o różnych λ.
  • "CDM" (często spotykane jako CDMA) rozdziela użytkowników przez kody. Cechą charakterystyczną są sekwencje kodowe, korelacja/dekorelacja lub odniesienia do rozpraszania widma, a nie separacja długości fali.

Wskazówka egzaminacyjna: najpierw ustal, co jest "osią rozdziału" na rysunku: czas, częstotliwość, kod czy długość fali. Dopiero potem dopasuj skrót. To ogranicza pomyłki wynikające z podobieństwa nazw (WDM/FDM/TDM).

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest zwielokrotnienie w telekomunikacji?
Zwielokrotnienie (multipleksacja) to technika przesyłania wielu kanałów informacyjnych jednym medium transmisyjnym (np. jednym kablem lub światłowodem), tak aby na końcu można je było rozdzielić bez pomylenia. Kanały rozróżnia się np. czasem, częstotliwością, kodem albo długością fali.
Jak działa WDM w światłowodach?
WDM polega na jednoczesnym przesyłaniu kilku sygnałów optycznych w jednym włóknie, ale na różnych długościach fali (różnych λ). Multiplekser łączy kanały "kolorów" w jeden strumień, a demultiplekser na końcu rozdziela je z powrotem na osobne kanały.
Dlaczego WDM nie jest tym samym co FDM?
FDM dzieli medium na pasma częstotliwości (kanały częstotliwościowe), typowo w systemach radiowych lub kablowych. WDM dotyczy sygnałów optycznych i rozdziela je po długości fali. W praktyce oba pomysły są podobne, ale kryterium separacji i realizacja sprzętowa są inne.
Co na schemacie sugeruje, że to TDM?
TDM rozpoznasz po podziale w czasie: na rysunku pojawiają się ramki, szczeliny czasowe (sloty), przeplot lub sekwencja próbek nadawanych naprzemiennie. Jeśli kanały nie idą równolegle, tylko "na zmianę" w czasie tym samym torem, to jest to typowa cecha TDM.
Jak rozpoznać CDM/CDMA na rysunku?
CDM (często CDMA) wiąże się z kodami rozróżniającymi użytkowników. Na schematach zwykle widać bloki kodowania/rozpraszania i dekodowania/korelacji, sekwencje pseudolosowe lub wzmianki o "kodach". Brak rozdziału na czas lub pasma jest tutaj typowy.
Jakie są typowe zastosowania WDM w sieciach?
WDM stosuje się głównie w sieciach światłowodowych do zwiększania pojemności łączy bez dokładania nowych włókien. Pozwala uruchomić wiele niezależnych kanałów optycznych jednym światłowodem, co jest przydatne w sieciach szkieletowych, miejskich i w połączeniach między węzłami.
Jakie są najczęstsze błędy na egzaminie przy WDM/FDM/TDM?
Najczęściej myli się skróty, bo wyglądają podobnie (WDM/FDM/TDM), albo wybiera się technikę "najbardziej znaną" bez analizy, co jest rozdzielane. Dobra metoda to sprawdzić, czy rysunek pokazuje podział na czas, pasma częstotliwości, kody, czy różne długości fali (λ).
Czy WDM wymaga specjalnych elementów w torze optycznym?
Tak. WDM zwykle wymaga elementów realizujących łączenie i rozdział kanałów optycznych, czyli multiplekserów/demultiplekserów, filtrów optycznych lub układów selekcji długości fali. Bez nich kanały na różnych długościach fali nie byłyby poprawnie zestawione i rozdzielone.
Jak uczyć się rozpoznawania technik zwielokrotnienia z rysunku?
Ćwicz identyfikację "parametru rozdziału": czas, częstotliwość, kod, długość fali. Zrób własną ściągę w formie tabeli: technika → co rozdziela → typowy rysunek/blok. Potem rozwiązuj krótkie zadania ze schematami, aż rozpoznanie stanie się automatyczne.
Kiedy w praktyce wybiera się TDM zamiast WDM?
TDM wybiera się, gdy łatwiej lub taniej jest dzielić zasób w czasie (np. w systemach cyfrowych, gdzie ramki czasowe są naturalne), a nie przez wiele długości fali. WDM ma sens przede wszystkim w torach optycznych, gdzie można równolegle przenosić kanały o różnych λ.
info

Około 43% zdających odpowiada poprawnie na to pytanie. trudne

W praktyce zawodowej kluczowe jest to, że fDM dzieli pasmo na częstotliwości, TDM na szczeliny czasowe, a CDM na kody.

Źródła:

  • Wikipedia (PL) – "Zwielokrotnienie z podziałem długości fali (WDM)", https://pl.wikipedia.org/wiki/Zwielokrotnienie_z_podzia%C5%82em_d%C5%82ugo%C5%9Bci_fali (dostęp: 2026-03-02)
  • Wikipedia (PL) – "Multipleksacja z podziałem czasu (TDM)", https://pl.wikipedia.org/wiki/Multipleksacja_z_podzia%C5%82em_czasu (dostęp: 2026-03-02)
  • Wikipedia (PL) – "Multipleksacja z podziałem częstotliwości (FDM)", https://pl.wikipedia.org/wiki/Multipleksacja_z_podzia%C5%82em_cz%C4%99stotliwo%C5%9Bci (dostęp: 2026-03-02)

Materiały:

  • Podręczniki i skrypty z podstaw transmisji/telekomunikacji: rozdziały o zwielokrotnieniu (TDM/FDM/WDM/CDM)
  • Materiały producentów urządzeń światłowodowych (opis WDM/DWDM/CWDM i blokowe schematy toru)
  • Zalecenia ITU-T dotyczące WDM (dla kontekstu światłowodowego) – przeglądowe opracowania
