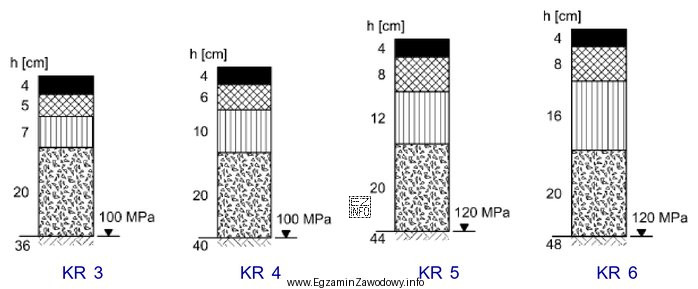

Pytanie sprawdza umiejętność czytania schematów typowych konstrukcji nawierzchni podatnych, gdzie poszczególne warstwy są rozróżniane nie tylko po położeniu w przekroju, ale również po konwencji graficznej (rodzaj kreskowania/wypełnienia). W takich materiałach dydaktycznych i katalogach warstwy konstrukcji (np. warstwy podbudowy) często mają przypisane charakterystyczne wzory.
Poprawna odpowiedź: górna warstwa podbudowy zasadniczej. To ona jest oznaczona pionowymi kreskami na wskazanych schematach, co pozwala jednoznacznie powiązać element przekroju z nazwą warstwy.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- Dolna warstwa podbudowy zasadniczej – jest inną częścią tej samej strefy konstrukcyjnej, ale w schematach typowych bywa odróżniana innym symbolem lub umiejscowieniem; nie odpowiada wskazanemu oznaczeniu.
- Warstwa podbudowy pomocniczej – znajduje się niżej i pełni inną rolę (m.in. rozkład obciążeń, mrozoochrona/zadania pomocnicze zależnie od rozwiązania). Zwykle ma odmienne oznaczenie graficzne niż warstwa zasadnicza.
- Warstwa ulepszonego podłoża – jest warstwą przygotowania podłoża gruntowego, a nie elementem "górnych warstw nawierzchni" w rozumieniu schematów konstrukcyjnych; w przekrojach ma odrębne oznaczenie.
Wskazówka egzaminacyjna: w pytaniach o "kreskowanie" nie zgaduj po nazwie ("górna/dolna"), tylko odtwórz tok: (1) znajdź wzór wypełnienia na schemacie, (2) porównaj z legendą/typowym oznaczeniem w danym materiale, (3) dopiero potem wybierz warstwę. To ogranicza pomyłki wynikające z przenoszenia konwencji z innych rysunków.
