KWALIFIKACJA ELM5 - CZERWIEC 2021



PYTANIE NR 40.

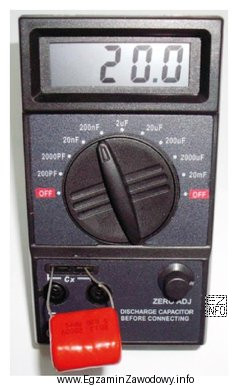

Którą wartość pojemności wskazuje miernik przedstawiony na ilustracji?
Ilustracja przedstawia miernik cyfrowy, prawdopodobnie miernik pojemności, używany w kontekście egzaminu zawodowego dla
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Poprawna jest odpowiedź "20 nF", ponieważ wskazanie miernika odpowiada pojemności w skali nanofaradów.
Aby nie pomylić się z "pF" lub "nF", trzeba zwrócić uwagę na jednostkę/zakres oraz rząd wielkości: 1 nF = 1000 pF, więc odpowiedzi w pF oznaczają znacznie mniejszą pojemność.

Pełne wyjaśnienie:

Pytanie polega na poprawnym odczytaniu pojemności z miernika i dobraniu właściwej jednostki. W elektronice spotyka się pojemności wyrażane najczęściej w pikofaradach (pF), nanofaradach (nF) i mikrofaradach (µF). Kluczowe jest, że te jednostki różnią się rzędem wielkości:

  • 1 nF = 1000 pF
  • 1 µF = 1000 nF

Odpowiedź "20 nF" jest zgodna z wartością wskazaną przez miernik na ilustracji (właściwy przedrostek i właściwy rząd wielkości).

Dlaczego pozostałe odpowiedzi są błędne?

  • "200 pF" i "20 pF" dotyczą pojemności typowych raczej dla małych kondensatorów ceramicznych w obwodach wysokich częstotliwości. To wartości wielokrotnie mniejsze od dziesiątek nanofaradów (np. 20 nF to aż 20 000 pF).
  • "200 nF" ma poprawną jednostkę (nF), ale jest dziesięć razy większe niż 20 nF, więc nie odpowiada wskazaniu.

Wskazówka egzaminacyjna: gdy w odpowiedziach powtarzają się podobne liczby (np. 20 i 200), nie wybieraj "na oko". Najpierw sprawdź jednostkę i przedrostek, a dopiero potem porównuj same cyfry. To eliminuje najczęstszy błąd: pomylenie pF z nF.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Jak odróżnić nF od pF na mierniku pojemności?
Sprawdź przedrostek jednostki wyświetlany obok liczby lub w opisie zakresu. nF (nano) jest 1000 razy większe niż pF (piko). Jeśli miernik pokazuje wartość w nF, ta sama pojemność w pF byłaby liczbą 1000× większą.
Dlaczego 20 nF to nie to samo co 20 pF?
Bo różni je przedrostek SI. 1 nF = 1000 pF, więc 20 nF = 20 000 pF. W praktyce 20 pF dotyczy bardzo małych kondensatorów, a 20 nF jest typowe dla wielu kondensatorów w filtrach i odsprzęganiu.
Jak przeliczyć pF na nF w zadaniach egzaminacyjnych?
Dzielisz przez 1000: pF → nF oznacza przesunięcie o trzy rzędy. Przykład: 20 000 pF = 20 nF. Odwrotnie, nF → pF mnożysz przez 1000.
Co najczęściej myli uczniów w odczycie pojemności z miernika?
Najczęściej mylone są jednostki (pF/nF/µF) oraz rząd wielkości, bo cyfry mogą wyglądać podobnie. Drugi typowy błąd to skupienie się na samej liczbie "20" i pominięcie tego, czy chodzi o nF czy pF.
Czy wynik 200 nF mógłby wyglądać podobnie do 20 nF na wyświetlaczu?
Tak, jeśli patrzy się tylko na cyfry, łatwo pomylić 20 z 200. Dlatego zawsze czytaj pełny zapis: liczba + jednostka + ewentualny przecinek. W egzaminie rozstrzygające jest dokładne dopasowanie rzędu wielkości do wskazania.
Kiedy w praktyce serwisowej spotyka się pojemności rzędu 20 nF?
Często w układach filtrujących, sprzęgających i przy elementach odsprzęgających (w zależności od konstrukcji urządzenia). Taki kondensator może stabilizować zasilanie lub tłumić zakłócenia. Odczyt pojemności pomaga potwierdzić, czy element nie zmienił parametrów.
Jakie są typowe wartości kondensatorów w pF, a jakie w nF?
W pF spotyka się zwykle małe kondensatory (np. w obwodach rezonansowych i RF), a w nF częściej kondensatory do filtracji i odsprzęgania. Granica nie jest sztywna, ale rozróżnienie skali pomaga ocenić, czy odczyt z miernika jest realistyczny.
Jak sprawdzić, czy miernik nie jest ustawiony na zły zakres?
Upewnij się, że miernik wskazuje jednostkę odpowiadającą trybowi pomiaru (np. pF/nF/µF) i że odczyt nie sygnalizuje przekroczenia zakresu. Jeśli masz wątpliwość, zmień zakres (manualnie lub auto) i porównaj stabilność wyniku.
Dlaczego pomiar pojemności kondensatora w układzie bywa zafałszowany?
Bo inne elementy w obwodzie mogą tworzyć równoległe lub szeregowe połączenia, które zmieniają wynik. Dodatkowo rezystancje upływu lub elementy półprzewodnikowe mogą wpływać na wskazanie. Dlatego w serwisie często mierzy się pojemność po wylutowaniu elementu.
Jak przygotować się do pytań o odczyt z miernika na egzaminie ELM.5?
Ćwicz rozpoznawanie przedrostków SI i szybkie przeliczanie pF–nF–µF. Oglądaj przykładowe wyświetlacze mierników (multimetr/LCR) i ucz się, gdzie pojawia się jednostka. Na egzaminie zawsze czytaj: liczba + jednostka + rząd wielkości.
info

To pytanie poprawnie rozwiązuje 58% zdających egzamin. średnie
