KWALIFIKACJA ELM5 - CZERWIEC 2021

PYTANIE NR 27.

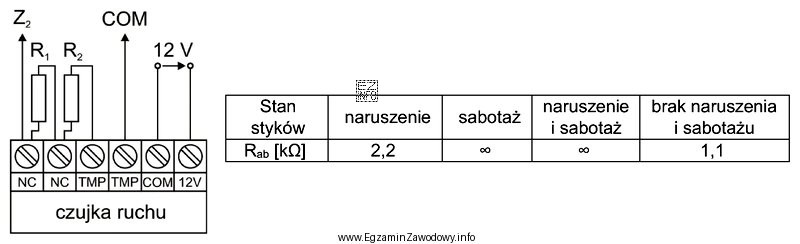

Wykonano pomiary rezystancji Rab czujki ruchu typu NC połączonej w konfiguracji 2EOL/NC z rezystorami R1 = R2 = 1,1 kΩ zgodnie ze schematem. Na podstawie zamieszczonych w tabeli wyników pomiarów oraz schematu połączeń można stwierdzić, że
Ilustracja przedstawia schemat połączeń czujki ruchu typu NC w konfiguracji 2EOL/NC z rezystorami R1 i R2, każdy o wartości
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
W konfiguracji 2EOL/NC centrala rozpoznaje stan linii po wartości rezystancji między zaciskami. Jeśli wyniki pomiarów Rab dla kolejnych stanów odpowiadają wartościom wynikającym z połączenia rezystorów i styków NC/TMP na schemacie, oznacza to brak przerwy i brak zwarcia w obwodach – czujka oraz styki działają poprawnie.

Pełne wyjaśnienie:

W konfiguracji 2EOL/NC (dwa rezystory końca linii oraz wyjście alarmowe typu NC) stan wejścia centrali jest kodowany przez rezystancję widzianą między zaciskami linii (tu: Rab). Rezystory R1 i R2 oraz styki NC (alarm) i TMP (sabotaż) są łączone tak, aby dla różnych stanów pracy powstawały różne, rozłączne wartości rezystancji.

W praktyce poprawnie wykonane 2EOL/NC pozwala centrali odróżnić m.in.:

  • stan normalny (dozór) – obwód zamknięty w sposób przewidziany przez schemat, a rezystancja odpowiada wartości "nominalnej" dla spoczynku, wynikającej z obecności rezystorów końca linii,
  • alarm – zmiana stanu styku NC (otwarcie), co zmienia drogę przepływu prądu i tym samym wartość Rab,
  • sabotaż – zadziałanie styku TMP lub przerwanie linii, co powoduje pojawienie się innej charakterystycznej rezystancji (często bardzo dużej przy przerwie) albo wartości odpowiadającej obejściu elementów.

Odpowiedź "czujka ruchu działa poprawnie." jest właściwa wtedy, gdy wszystkie przedstawione w zadaniu pomiary Rab są spójne z tym, co wynika ze schematu połączeń i wartości R1, R2. Taki zestaw wyników oznacza, że:

  • styk alarmowy NC przełącza się zgodnie z założeniem (brak trwałej przerwy lub zwarcia),
  • styk TMP nie jest stale otwarty ani zwarty (brak permanentnego sabotażu),
  • rezystory są wpięte prawidłowo i mają wartości zgodne z założeniem (nie ma błędu montażu/okablowania).

Stwierdzenia o uszkodzeniu wyłącznie styku NC lub wyłącznie TMP byłyby uzasadnione, gdyby tabela pokazywała typowy objaw: brak zmiany rezystancji przy zadziałaniu danego styku albo rezystancję odpowiadającą stałej przerwie/zwarciu w tym jednym obwodzie. Z kolei teza o uszkodzeniu obu styków wymagałaby niespójności wskazującej na jednoczesny problem w torze alarmu i sabotażu. Jeżeli jednak pomiary odpowiadają oczekiwanym stanom z rysunku, wniosek o poprawnej pracy czujki jest jedynym poprawnym.

Wskazówka egzaminacyjna: zawsze zaczynaj od odczytania, gdzie w schemacie są R1, R2 i które styki je "omijają" lub "włączają". Dopiero potem porównuj z tabelą – to zmniejsza ryzyko pomylenia alarmu z sabotażem.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
2EOL/NC oznacza dozorowanie linii dwoma rezystorami końca linii oraz wyjściem alarmowym typu NC (normalnie zamkniętym). Różne stany (dozór, alarm, sabotaż) dają różne wartości rezystancji widziane przez centralę, dzięki czemu można je rozróżnić.
Rezystory R1 i R2 tworzą "kod" rezystancyjny linii. W zależności od położenia styków NC i TMP centrala widzi inną rezystancję niż w stanie spoczynku. To ułatwia wykrycie przerwy, zwarcia, alarmu oraz sabotażu (np. otwarcia obudowy czujki).
NC (normalnie zamknięty) to styk, który w stanie spoczynku przewodzi, a w stanie alarmu zwykle się rozwiera. Dzięki temu centrala może wykryć zmianę stanu oraz typowe uszkodzenia instalacji (np. przerwę przewodu), jeśli linia jest prawidłowo dozorowana.
TMP (tamper) to styk sabotażowy. Reaguje na ingerencję w czujkę lub jej obudowę (np. otwarcie pokrywy, oderwanie od ściany). W układach 2EOL/NC jego zadziałanie zmienia rezystancję linii tak, aby centrala rozpoznała sabotaż niezależnie od alarmu ruchu.
Sabotaż rozpoznaje się po tym, że mierzona rezystancja Rab przy zadziałaniu TMP przyjmuje wartość inną niż dla dozoru i alarmu. Zależy to od schematu wpięcia rezystorów, ale zasada jest stała: sabotaż ma własny, jednoznaczny "stan rezystancyjny".
Dwa rezystory umożliwiają uzyskanie większej liczby rozróżnialnych stanów linii niż 1EOL. Dzięki temu można oddzielnie wykrywać alarm i sabotaż (lub przerwę/zwarcie) w ramach jednego wejścia centrali. To zwiększa diagnostykę i bezpieczeństwo systemu.
Najczęstsze to: zamiana miejscami połączeń styków i rezystorów, zły dobór wartości rezystorów, pominięcie jednego rezystora, zwarcie przewodów w puszce oraz błędne wpięcie TMP (np. pozostawienie go poza pętlą dozorową). Efektem są "dziwne" odczyty rezystancji i fałszywe stany.
Nie zawsze. Uszkodzenie może objawiać się jako stała przerwa (ciągły sabotaż), stałe zwarcie (brak reakcji na otwarcie obudowy) albo niestabilny kontakt. Dlatego analizuje się, czy rezystancja zmienia się przewidywalnie między stanami, a nie tylko czy jest "nieskończona".
Najpierw odczytaj ze schematu, jakie elementy są w torze między a–b w stanie dozoru, alarmu i sabotażu. Potem porównaj: czy pomiary tworzą spójny zestaw stanów (każdy stan ma inną, oczekiwaną rezystancję). Jeśli tak, wniosek zwykle brzmi: układ działa poprawnie.
Częsta pomyłka to traktowanie TMP jak "drugiego alarmu" albo odwrotnie: uznanie, że każde odchylenie to uszkodzenie NC. Pomaga zasada: NC odpowiada za zdarzenie alarmowe (ruch), TMP za ingerencję w obudowę/instalację. W 2EOL oba wpływają na Rab, ale w różny sposób.
info

Statystycznie 60% uczniów zna prawidłową odpowiedź. średnie

Specjaliści zwracają uwagę: "W konfiguracji 2EOL/NC centrala rozpoznaje stan linii po wartości rezystancji między zaciskami."

Materiały:

  • Podręcznik/kompendium instalatora systemów alarmowych (linie dozorowe EOL/2EOL, stany alarm/sabotaż)
  • Instrukcje serwisowe czujek ruchu z wyjściem NC i stykiem TMP (sekcja: schematy podłączeń)
  • Materiały dydaktyczne z eksploatacji urządzeń elektronicznych: pomiary i interpretacja wyników w obwodach rezystancyjnych
