KWALIFIKACJA MEP2 - CZERWIEC 2023

PYTANIE NR 11.
Którą własność szkła optycznego można zmierzyć za pomocą przyrządu optycznego pokazanego na rysunku?

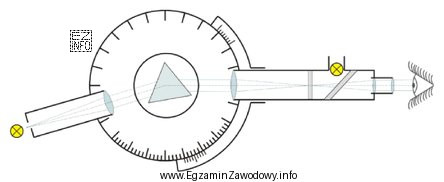

Ilustracja przedstawia schematyczny rysunek przyrządu optycznego, który służy do pomiaru współczynnika załamania światła w
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Współczynnik załamania jest klasyczną własnością materiałową szkła, którą wyznacza się przyrządami optycznymi opartymi o zjawisko załamania (np. poprzez obserwację granicy światło–cień).
Pęcherzykowatość i smużystość to wady wewnętrzne oceniane głównie w badaniu jakości, a dyspersja wymaga innego ujęcia (zależność od długości fali).

Pełne wyjaśnienie:

Własność, którą najczęściej mierzy się przyrządem optycznym wykorzystywanym w kontroli materiałów optycznych, to współczynnik załamania. Jest to parametr materiałowy opisujący, jak silnie światło "zwalnia" i zmienia kierunek w danym ośrodku. W praktyce pomiar opiera się na obserwacji zjawiska załamania (np. wyznaczeniu położenia charakterystycznej granicy w polu widzenia lub odczycie skali po ustawieniu obrazu na maksimum ostrości/kontrastu).

Odpowiedź "Pęcherzykowatość" jest niepoprawna, ponieważ pęcherzyki to wada objętościowa (defekt materiału: obecność pęcherzy gazowych). Tego typu wada jest zwykle wykrywana i oceniana metodami oględzinowymi lub specjalistycznymi metodami kontroli jakości (np. w prześwietleniu), a nie jako bezpośredni odczyt z typowego przyrządu do pomiaru parametru optycznego.

Odpowiedź "Współczynnik dyspersji" również nie pasuje do standardowego pomiaru jednym prostym przyrządem pokazanym na schematycznym rysunku w zadaniach egzaminacyjnych. Dyspersja dotyczy tego, jak zmienia się załamanie dla różnych długości fali (barw). Jej wyznaczenie wymaga porównania zachowania materiału dla co najmniej dwóch barw/warunków pomiaru, a nie jednego prostego odczytu.

Odpowiedź "Smużystość" jest błędna, bo smugi to kolejna wada niejednorodności szkła (strefy o innej strukturze), widoczna w odpowiednich warunkach obserwacji. To zagadnienie z obszaru kontroli jakości i jednorodności materiału, a nie bezpośrednia "własność liczbowa" mierzona typowym przyrządem do wyznaczania n.

Wskazówka egzaminacyjna: gdy w odpowiedziach mieszają się parametry liczbowe materiału (np. współczynnik załamania) i wady szkła (pęcherzyki, smugi), najpierw rozstrzygnij, czy pokazany przyrząd służy do odczytu parametru na skali. Jeśli tak, najczęściej chodzi o współczynnik załamania.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
To parametr opisujący, jak silnie materiał załamuje światło i jak zmienia się prędkość fali świetlnej w ośrodku. W praktyce optyka-mechanika pomaga dobrać szkło do soczewek i elementów układu tak, aby uzyskać wymagane ogniskowanie i korekcję.
Najczęściej wykorzystuje się przyrządy oparte o zjawisko załamania i odczyt z układu optycznego (np. refraktometry). Uczeń na egzaminie powinien kojarzyć, że jest to pomiar parametru materiałowego, zwykle podawany jako liczba odczytana ze skali.
Pęcherzykowatość to wada szkła (obecność pęcherzyków), a nie parametr liczbowy wynikający bezpośrednio z załamania. Najczęściej ocenia się ją podczas kontroli jakości przez oględziny w odpowiednim oświetleniu lub metodami wykrywania defektów, a nie przez odczyt skali.
Smużystość to niejednorodności w objętości szkła widoczne jako smugi lub pasma. W praktyce może pogarszać jakość obrazu (rozpraszanie, zniekształcenia). To cecha oceniana w kontroli jakości materiału, a nie standardowy parametr odczytywany z przyrządu do pomiaru n.
Częsty błąd polega na uznaniu, że dyspersja i współczynnik załamania to "to samo", bo oba dotyczą załamywania światła. W rzeczywistości dyspersja opisuje zmianę załamania wraz z barwą (długością fali), więc jej wyznaczenie wymaga porównania co najmniej dwóch warunków, a nie pojedynczego odczytu.
Gdy pytanie dotyczy własności szkła "mierzonej przyrządem optycznym", a w odpowiedziach są wady materiału (pęcherzyki, smugi) i parametry liczbowe, zwykle poprawna jest własność materiałowa wyrażana liczbą. Najczęściej będzie to współczynnik załamania.
Tak, w praktyce może się zmieniać wraz z temperaturą i warunkami pomiaru. Dlatego w pomiarach warsztatowych ważne jest stosowanie procedury i warunków wskazanych w instrukcji stanowiskowej oraz wykonywanie odczytu zgodnie z wymaganiami danego przyrządu.
Gdy trzeba potwierdzić, czy dostarczony materiał odpowiada dokumentacji lub gdy dobiera się element do naprawy układu optycznego. Współczynnik załamania wpływa na ogniskowanie i parametry układu, więc błędny dobór szkła może powodować pogorszenie jakości obrazu.
Najczęściej mylone są wady objętościowe, takie jak pęcherzyki i smugi, bo też "dotyczą szkła". Różnica jest taka, że wady opisują defekty jakościowe widoczne w oględzinach, a parametry (np. współczynnik załamania) są mierzalne i mają wartość liczbową.
Warto uczyć się parami: przyrząd → co mierzy oraz parametr/wada → jak się ją kontroluje. Pomaga też przejrzenie zdjęć i opisów najczęstszych narzędzi używanych w pracowni optycznej oraz ćwiczenie krótkich skojarzeń: "odczyt skali" zwykle oznacza parametr liczbowy.
info

Około 54% zdających odpowiada poprawnie na to pytanie. trudne

Specjaliści zwracają uwagę: "Współczynnik załamania jest klasyczną własnością materiałową szkła, którą wyznacza się przyrządami optycznymi opartymi o zjawisko załamania (np. poprzez obserwację granicy światło–cień)."

Źródła:

  • Wikipedia: "Współczynnik załamania", https://pl.wikipedia.org/wiki/Wsp%C3%B3%C5%82czynnik_za%C5%82amania - dostęp 2026-02-28
  • Wikipedia: "Refraktometr", https://pl.wikipedia.org/wiki/Refraktometr - dostęp 2026-02-28
  • Wikipedia: "Dyspersja światła", https://pl.wikipedia.org/wiki/Dyspersja_%C5%9Bwiat%C5%82a - dostęp 2026-02-28

Materiały:

  • Instrukcje stanowiskowe i karty technologiczne pracowni optycznej (pomiar własności szkła)
  • Podstawy optyki geometrycznej: załamanie światła i definicja współczynnika załamania
  • Materiały o wadach szkła optycznego i metodach kontroli jakości (wizualna kontrola, badanie jednorodności)
