KWALIFIKACJA INF2 - CZERWIEC 2023 (test 4)



PYTANIE NR 3.
Która z bramek realizuje operację różnicy symetrycznej?

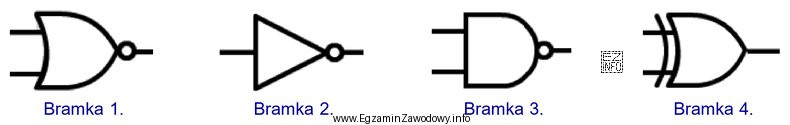

Ilustracja przedstawia cztery symbole bramek logicznych, które są używane w elektronice cyfrowej.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Różnica symetryczna w logice Boola to XOR: wynik wynosi 1 wtedy i tylko wtedy, gdy wejścia są różne (0/1 lub 1/0). W zadaniu bramka wskazana jako "Bramka 4." odpowiada właśnie tej tabeli prawdy/symbolowi XOR, dlatego jest poprawna.

Pełne wyjaśnienie:

"Różnica symetryczna" dwóch zbiorów ma własność: element należy do wyniku wtedy, gdy należy do dokładnie jednego z nich. W algebrze Boole’a ta sama idea odpowiada operacji XOR (alternatywa rozłączna).

Dla dwóch wejść A i B XOR przyjmuje wartość 1 tylko w przypadkach, gdy wartości wejść są różne:

  • 0 XOR 0 = 0
  • 0 XOR 1 = 1
  • 1 XOR 0 = 1
  • 1 XOR 1 = 0

Dlatego poprawna jest odpowiedź "Bramka 4.", ponieważ (w kontekście ilustracji do pytania) wskazana bramka realizuje dokładnie taką zależność: daje stan wysoki tylko dla kombinacji 01 i 10.

Pozostałe wskazania są błędne, bo odpowiadają innym funkcjom logicznym:

  • Typowe bramki AND/OR mają wynik 1 odpowiednio dla "oba 1" lub "co najmniej jedno 1", a nie wyłącznie dla różnych wejść.
  • Negacje tych operacji (NAND/NOR) również nie spełniają warunku "1 tylko gdy wejścia są różne".
  • XNOR (równoważność) jest "odwrotnością" XOR: zwraca 1, gdy wejścia są takie same (00 lub 11), więc mylenie XOR z XNOR to częsta pułapka.

Wskazówka egzaminacyjna: jeśli nie pamiętasz symbolu XOR, sprawdź w myślach tablicę prawdy — wystarczy zapamiętać regułę "1 dla różnych".

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest różnica symetryczna w logice Boole’a?
W logice Boole’a "różnica symetryczna" to operacja XOR. Daje wynik 1 wtedy, gdy dwa wejścia mają różne wartości (01 lub 10), a wynik 0, gdy są takie same (00 lub 11). To odpowiednik "dokładnie jedno z dwóch".
Jak wygląda tabela prawdy dla bramki XOR?
Tabela prawdy XOR dla wejść A i B ma wynik 1 tylko dla par różnych: 0/1 oraz 1/0. Dla 0/0 i 1/1 wynik wynosi 0. Najprościej zapamiętać regułę: XOR = 1, gdy wejścia są różne.
Dlaczego XOR nazywa się alternatywą rozłączną?
Bo spełnia warunek "albo jedno, albo drugie, ale nie oba naraz". Zwykłe OR jest prawdziwe także wtedy, gdy oba wejścia są 1, natomiast XOR w takim przypadku daje 0, czyli "rozłącza" możliwość jednoczesnej prawdziwości.
Czym różni się XOR od OR na egzaminie z bramek?
OR zwraca 1, gdy przynajmniej jedno wejście jest 1 (w tym także przy 1 i 1). XOR zwraca 1 tylko wtedy, gdy wejścia są różne. To kluczowe rozróżnienie przy wyborze bramki po tabeli prawdy lub po symbolu na rysunku.
Jak odróżnić XOR od XNOR, gdy widzę symbol bramki?
XNOR to negacja XOR: daje 1 dla takich samych wejść (00 i 11). Na schematach XNOR bywa oznaczana jak XOR z dodatkowym "kółkiem" negacji na wyjściu. Jeśli jest negacja na wyjściu, wynik jest "odwrócony" względem XOR.
Kiedy w informatyce i elektronice używa się XOR?
XOR spotkasz m.in. w sumatorach (bit sumy bez przeniesienia), w sprawdzaniu nierówności bitów, w generowaniu i weryfikacji parzystości oraz w prostych operacjach kryptograficznych (mieszanie bitów). To jedna z najczęstszych bramek w praktyce.
Jakie są typowe błędy przy pytaniu o różnicę symetryczną?
Najczęściej myli się XOR z OR (bo oba "kojarzą się" z alternatywą) albo z XNOR (bo uczeń pamięta "1 dla równości", ale nie pamięta, czy to XOR czy jego negacja). Pomaga szybkie sprawdzenie przypadków 00 i 11.
Czy da się zbudować XOR z bramek AND, OR i NOT?
Tak. Klasyczna postać to: (A AND NOT B) OR (NOT A AND B). Taka realizacja pokazuje ideę "dokładnie jedno wejście ma być 1". Na egzaminie warto kojarzyć tę postać, bo pomaga rozpoznać XOR w układach złożonych.
Jak najszybciej rozpoznać XOR bez pełnej tabeli prawdy?
Sprawdź dwa przypadki: gdy wejścia są równe (00 i 11) XOR daje 0, a gdy są różne (01 i 10) daje 1. Jeśli na rysunku/układzie widać, że "równość" daje 0, to najpewniej jest XOR (a jeśli równość daje 1, to XNOR).
Dlaczego w zadaniach pojawia się numer bramki zamiast nazwy XOR?
Bo egzamin często sprawdza umiejętność rozpoznania funkcji na schemacie: po symbolu bramki lub po jej działaniu. Numeracja (np. "Bramka 4") odsyła do rysunku z kilkoma bramkami, a zdający ma wskazać tę, która realizuje XOR.
info

Statystycznie 51% uczniów zna prawidłową odpowiedź. trudne

Specjaliści zwracają uwagę: "Różnica symetryczna w logice Boola to XOR: wynik wynosi 1 wtedy i tylko wtedy, gdy wejścia są różne (0/1 lub 1/0)."
