KWALIFIKACJA ELM6 - STYCZEŃ 2018



PYTANIE NR 33.

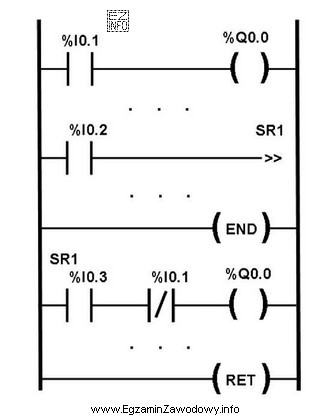

Która z podanych kombinacji zmiennych sygnałów wejściowych sterownika spowoduje stan wysoki na wyjściu %Q0.0?
Która z podanych kombinacji zmiennych sygnałów wejściowych
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na podstawie schematu logiki drabinkowej, aby uzyskać stan wysoki na wyjściu %Q0.0, konieczne jest, aby sygnał %I0.2 był wysoki, co aktywuje cewkę SR1, a następnie sygnał %I0.3 musi być wysoki oraz %I0.1 niski, aby przez blok funkcyjny związanym z cewką SR1 uzyskać stan wysoki na wyjściu %Q0.0. Tylko kombinacja "%I0.1 = 0, %I0.2 = 1, %I0.3 = 1" spełnia te warunki.
