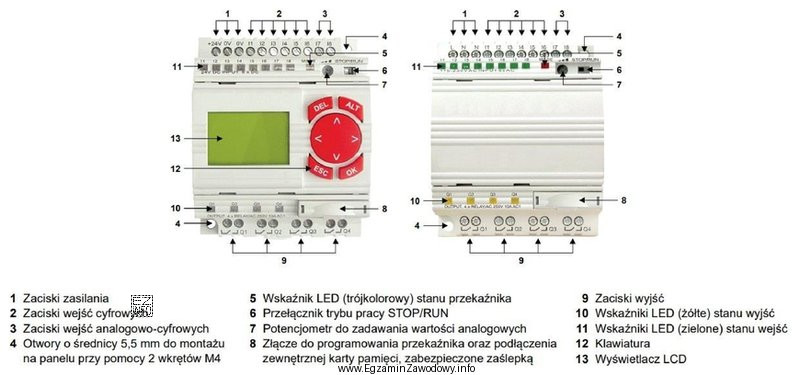

Zadanie sprawdza umiejętność rozróżnienia funkcji zacisków przekaźnika programowalnego i poprawnego przypisania do nich trzech grup połączeń: zasilania, czujników analogowych oraz cewek elektrozaworów. W praktyce jest to kluczowe przy montażu i uruchamianiu prostych układów automatyki, gdzie błędne podłączenie może skutkować brakiem działania, błędnymi pomiarami albo uszkodzeniem elementów wykonawczych.
Odpowiedź "zasilanie – zaciski 1, sensory analogowe – zaciski 3, cewki elektrozaworów – zaciski 9" jest poprawna, ponieważ odpowiada typowej logice schematu: zaciski zasilania są wydzielone jako osobna grupa, wejścia analogowe są przeznaczone do sygnałów pomiarowych z czujników (np. napięciowych lub prądowych), natomiast cewki elektrozaworów są obciążeniem sterowanym i powinny trafić na wyjścia urządzenia.
- Dlaczego pozostałe kombinacje są błędne? Wszystkie błędne propozycje przestawiają przyporządkowanie tak, że cewki elektrozaworów trafiają na zaciski niebędące wyjściami albo czujniki analogowe trafiają na zaciski niebędące wejściami analogowymi. Taka zamiana powoduje problem funkcjonalny: sygnał analogowy nie zostanie poprawnie zmierzony lub obciążenie nie będzie mogło być sterowane.
- Najczęstsze nieporozumienie: uczący się czasem traktują numer zacisku jako "uniwersalny" (jak w innych urządzeniach), zamiast odczytać, co dany zacisk oznacza w konkretnym schemacie. W automatyce przemysłowej numeracja i układ zacisków mogą się różnić między producentami i modelami.
Wskazówka egzaminacyjna: najpierw ustal, które zaciski są zasilaniem (zwykle oddzielna sekcja), potem wskaż sekcję wejść analogowych (często opisanych jako AI), a na końcu wyjścia do sterowania obciążeniem (np. Q/DO). Dopiero wtedy porównuj numery zacisków z odpowiedziami.
