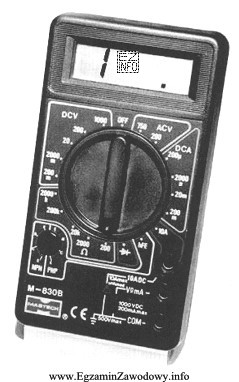

Pytanie sprawdza, czy potrafisz dobrać rodzaj mierzonej wielkości do typu przyrządu rozpoznawanego ze zdjęcia. W praktyce mechatronika najczęściej spotyka się mierniki uniwersalne (multimetry), które mają funkcje pomiaru napięcia stałego i przemiennego, a często także podstawowych wielkości pomocniczych.
Odpowiedź "Napięcie przemienne." jest poprawna, jeśli przedstawiony przyrząd jest multimetrem lub miernikiem mającym zakres V~. Taki pomiar wykonuje się zwykle przewodami pomiarowymi podłączonymi do wejść COM i V oraz ustawiając pokrętło/tryb na V~.
Pozostałe propozycje to typowe "pułapki" związane z doborem przyrządu:
- "Natężenie prądu przemiennego." – prąd mierzy się inaczej niż napięcie. Często wymaga to włączenia miernika szeregowo w obwód i użycia osobnego gniazda A/mA (z bezpiecznikiem). W wielu zadaniach egzaminacyjnych prąd AC kojarzy się też z miernikiem cęgowym, a nie klasycznym pomiarem przewodami.
- "Rezystancję izolacji." – to pomiar specjalistyczny wykonywany megomomierzem (testerem izolacji), który podaje podwyższone napięcie pomiarowe. Standardowy multimetr mierzy co najwyżej zwykłą rezystancję elementów, ale nie rezystancję izolacji w wymagany sposób i zakresie.
- "Temperaturę." – niektóre multimetry mają funkcję pomiaru temperatury, ale wymaga ona odpowiedniej sondy i oznaczeń (np. °C/°F, T). Jeśli na przyrządzie nie ma takiej funkcji lub gniazda/sondy, nie można traktować temperatury jako podstawowej wielkości mierzonej tym urządzeniem.
Wskazówka egzaminacyjna: jeśli w odpowiedziach pojawia się "rezystancja izolacji", rozważ od razu megomomierz; jeśli "natężenie prądu AC", sprawdź, czy chodzi o cęgi lub wejście A i metodę włączenia w obwód. Najbezpieczniej wybierać funkcję, która jest typowa i jednoznaczna dla miernika uniwersalnego, czyli pomiar napięcia.
