KWALIFIKACJA ELM3 - STYCZEŃ 2022



PYTANIE NR 33.
Na podstawie przedstawionych parametrów technicznych przetwornika ciśnienia wskaż przedział wartości napięcia zasilania elektrycznego, pozwalający na prawidłową pracę przetwornika trójprzewodowego dla napięciowego sygnału wyjściowego 0 ÷ 10 V DC.

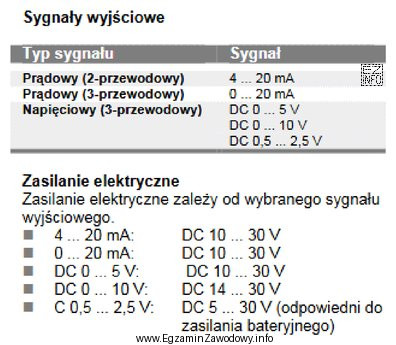

Ilustracja przedstawia tabelę związaną z parametrami technicznymi przetwornika ciśnienia, co jest częścią egzaminu
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Zakres zasilania przetwornika należy odczytać z podanych parametrów technicznych dla wersji trójprzewodowej z wyjściem 0–10 V DC.
Poprawny przedział musi spełniać minimalne napięcie zasilania wymienione w specyfikacji oraz nie przekraczać dopuszczalnego maksimum, aby zapewnić prawidłową pracę i stabilny sygnał wyjściowy.

Pełne wyjaśnienie:

W przetwornikach ciśnienia z wyjściem napięciowym 0–10 V DC kluczowym parametrem jest zakres napięcia zasilania dopuszczony przez producenta dla konkretnej konfiguracji (tu: przetwornik trójprzewodowy i sygnał 0–10 V DC). Minimalne napięcie zasilania nie wynika automatycznie z tego, że "na wyjściu jest 10 V" – elektronika przetwornika potrzebuje zapasu napięcia do stabilizacji, filtracji i wysterowania wyjścia.

Odpowiedź "14 V DC ÷ 30 V DC" jest poprawna, ponieważ odpowiada typowemu zapisowi z karty katalogowej: przedział zawiera zarówno minimalne napięcie zapewniające poprawne działanie, jak i maksymalną wartość dopuszczalną. Zbyt niskie zasilanie może skutkować zaniżeniem górnej granicy sygnału (brakiem osiągnięcia 10 V), wzrostem błędu pomiaru, niestabilnością lub wyłączeniami układu.

Pozostałe przedziały są błędne z następujących powodów:

  • "10 V DC ÷ 14 V DC" obejmuje wartości poniżej minimalnego napięcia wymaganego do pracy – nawet jeśli górna granica dochodzi do poprawnej wartości, część zakresu nie gwarantuje poprawnej pracy.
  • "10 V DC ÷ 30 V DC" jest zbyt szeroki od dołu: zawiera napięcia, przy których przetwornik może nie pracować prawidłowo. W pytaniu chodzi o przedział pozwalający na prawidłową pracę, więc dolna granica musi spełniać wymagania producenta.
  • "5 V DC ÷ 30 V DC" jest tym bardziej niepoprawny: 5 V zwykle nie wystarcza dla przemysłowych przetworników 0–10 V, bo wyjście napięciowe nie ma warunków do pełnego wysterowania.

W praktyce egzaminacyjnej najważniejsze jest, aby zawsze wybierać przedział dokładnie zgodny z parametrem "Supply voltage" (lub odpowiednikiem) dla rozpatrywanej wersji wyjścia oraz sposobu podłączenia (2/3/4 przewody). Nie należy uogólniać parametrów pomiędzy różnymi wariantami tego samego czujnika.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co oznacza, że przetwornik jest trójprzewodowy?
Trójprzewodowy przetwornik ma zwykle trzy połączenia: zasilanie "+", zasilanie "-" (masa) oraz osobny przewód sygnału wyjściowego. Taki układ ułatwia przesył sygnału analogowego (np. 0–10 V) i ogranicza wpływ spadków napięcia na przewodach w porównaniu z niektórymi rozwiązaniami 2‑przewodowymi.
Jak odczytać zakres napięcia zasilania z karty katalogowej czujnika?
W datasheet szukaj pozycji typu Supply voltage lub "napięcie zasilania". Jest ono podawane jako przedział (min–max). Na egzaminie wybierasz odpowiedź, która dokładnie obejmuje wymagane minimum i nie przekracza maksimum. Upewnij się, że dotyczy właściwego wariantu wyjścia (0–10 V vs 4–20 mA).
Dlaczego zasilanie 10 V nie musi wystarczyć dla wyjścia 0–10 V?
Elektronika przetwornika potrzebuje "zapasu" napięcia na stabilizatory, układy pomiarowe i stopień wyjściowy. Gdy zasilanie jest równe maksymalnemu napięciu wyjściowemu, przetwornik może nie osiągać 10 V na wyjściu przy pełnym zakresie pomiarowym albo pracować niestabilnie. Dlatego producent podaje minimalne napięcie wyższe niż 10 V.
Jakie są typowe objawy zbyt niskiego napięcia zasilania przetwornika 0–10 V?
Najczęstsze objawy to: brak możliwości uzyskania pełnej skali (np. "zatrzymanie" sygnału poniżej 10 V), skoki/niestabilność napięcia wyjściowego, zniekształcenia sygnału przy obciążeniu oraz okresowe resetowanie lub wyłączanie przetwornika. W układach z PLC może to dawać błędne odczyty analogowe.
Czy zakres "10–30 V" jest bezpiecznym wyborem, jeśli nie znam minimalnego napięcia?
Nie zawsze. Jeśli producent wymaga minimum wyższego niż 10 V (co jest częste dla 0–10 V), to zakres "10–30 V" zawiera wartości, przy których urządzenie nie będzie pracować prawidłowo. W pytaniach egzaminacyjnych liczy się przedział gwarantujący poprawną pracę w całym zakresie, więc dolna granica musi spełniać wymagania datasheetu.
Jakie są różnice między wyjściem 0–10 V a 4–20 mA w czujnikach?
Wyjście 0–10 V jest sygnałem napięciowym i bywa bardziej wrażliwe na zakłócenia oraz spadki napięcia na przewodach, zależy też od impedancji wejścia odbiornika. Wyjście 4–20 mA jest prądowe, zwykle lepiej znosi długie przewody i zakłócenia, a "0" prądu (4 mA) ułatwia wykrycie przerwy w obwodzie.
Kiedy w praktyce dobiera się zasilacz 24 V do przetwornika ciśnienia?
Zasilacz 24 V DC jest standardem w automatyce przemysłowej, dlatego często stosuje się go do czujników i przetworników, o ile ich datasheet dopuszcza np. zakres około 14–30 V lub 10–30 V. Przy doborze trzeba sprawdzić także pobór prądu, warunki środowiskowe oraz zapas mocy zasilacza w szafie.
Jakie błędy najczęściej popełnia się przy interpretacji zapisów "0 ÷ 10 V" i "14 ÷ 30 V"?
Częsty błąd to odczyt znaku "÷" jako działania dzielenia, a nie jako oznaczenia przedziału. Drugi błąd to założenie, że skoro sygnał wyjściowy ma 10 V, to zasilanie 10 V jest wystarczające. Na egzaminie traktuj to jako zakres wartości: od minimum do maksimum.
Jak sprawdzić, czy wejście analogowe PLC jest kompatybilne z 0–10 V?
Sprawdź w dokumentacji sterownika zakres wejścia (np. 0–10 V), impedancję wejściową oraz sposób odniesienia masy (wspólna masa, separacja galwaniczna). Ważne jest też prawidłowe okablowanie i ekranowanie. Jeśli PLC ma tylko wejścia prądowe, potrzebny będzie przetwornik sygnału.
Jak na egzaminie szybko rozpoznać, który przedział zasilania jest poprawny?
Najpierw odszukaj w parametrach technicznych minimalne i maksymalne napięcie zasilania dla rozpatrywanej wersji (tu: 3‑przewodowej i 0–10 V). Następnie wybierz odpowiedź, która dokładnie odpowiada temu przedziałowi. Odrzucaj zakresy "za szerokie od dołu", bo zawierają wartości niegwarantujące pracy.
