Wymiarowanie na rysunku technicznym ma zapewnić jednoznaczne wykonanie i kontrolę elementu, a jednocześnie zachować czytelność dokumentacji. Jedną z podstawowych reguł jest pomijanie wymiarów oczywistych, czyli takich, które można bezpośrednio wywnioskować z innych wymiarów lub z jednoznacznie przedstawionej geometrii. Podawanie "oczywistych" wymiarów zwiększa ryzyko niespójności (np. gdy zmieni się jeden wymiar, a drugi zostanie zapomniany) i utrudnia odczyt rysunku.

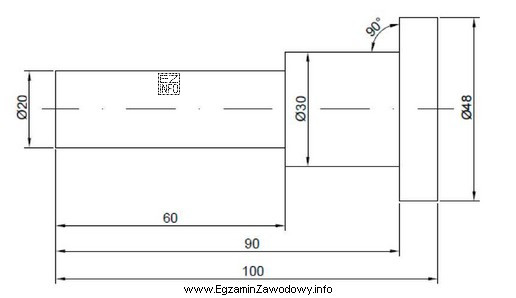

Odpowiedź "Pomijania wymiarów oczywistych." jest poprawna, gdy na dołączonym rysunku widać wymiar, który nie wnosi nowej informacji, bo wynika wprost z pozostałych danych. W praktyce konstrukcyjnej jest to traktowane jako błąd jakości dokumentacji.
- "Niepowtarzania wymiarów." jest naruszane wtedy, gdy ten sam parametr jest zwymiarowany w dwóch miejscach (np. w różnych widokach). Jeśli na rysunku nie ma duplikatów, ta zasada jest zachowana.
- "Pomijania wymiarów koniecznych." opisuje sytuację odwrotną do poprawnej praktyki: na rysunku nie wolno pomijać wymiarów potrzebnych do wykonania/sprawdzenia. Jeżeli rysunek zawiera komplet kluczowych wymiarów, to nie jest to wskazana wada.
- "Niezamykania łańcuchów wymiarowych." dotyczy unikania pełnych pętli wymiarowych, które tworzą nadmiarowe zależności i mogą prowadzić do sprzeczności. Jeżeli łańcuch nie jest zamknięty (pozostaje jeden wymiar "wynikowy"), zasada jest spełniona.
Wskazówka egzaminacyjna: szukaj na rysunku wymiarów, które są redundantne (da się je policzyć z innych) oraz sprawdź, czy nie ma duplikatów i "pętli" wymiarowych. Właśnie te trzy obszary najczęściej odróżniają poprawne i błędne wymiarowanie.
