KWALIFIKACJA ELM6 - CZERWIEC 2024



PYTANIE NR 12.

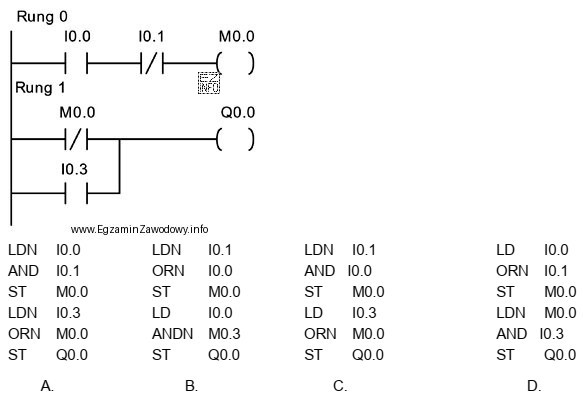

Która ze struktur języka IL zostanie wyświetlona w edytorze, po wykonaniu konwersji programu z języka LD na IL?
Która ze struktur języka IL zostanie wyświetlona
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Po analizie programu w języku LD i jego konwersji do języka IL, poprawną odpowiedzią jest "C". W pierwszym rungu, instrukcja LDN I0.1 ładuje negację I0.1, następnie AND I0.0 wykonuje operację AND z I0.0, a ST M0.0 zapisuje wynik do M0.0. W drugim rungu, LDN I0.3 ładuje negację I0.3, AND M0.0 wykonuje operację AND z M0.0, a ST Q0.0 zapisuje wynik do Q0.0. Odpowiedź C dokładnie odzwierciedla te operacje.
