KWALIFIKACJA MEP1 - CZERWIEC 2020



PYTANIE NR 32.
Którego miernika należy użyć do pomiaru napięcia o wartości 230V AC, 50 Hz?

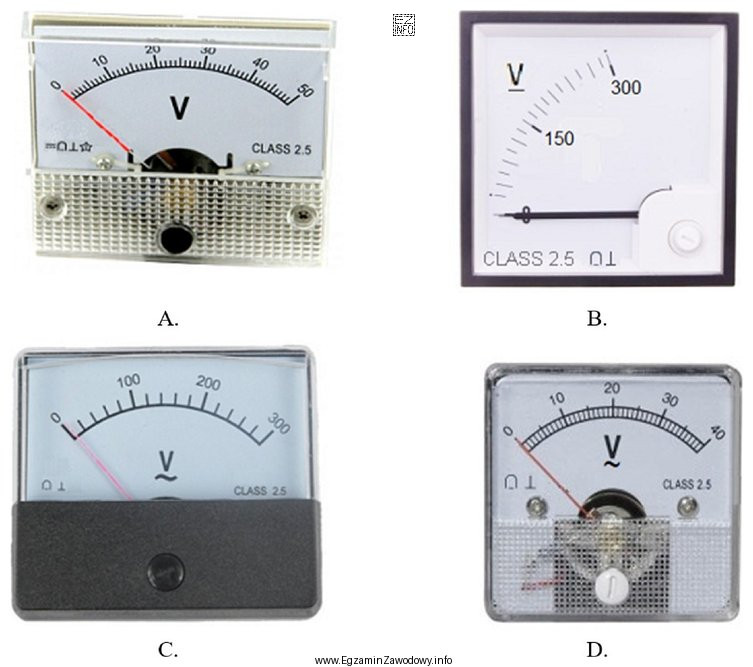

Ilustracja przedstawia cztery różne mierniki analogowe, które mogą być używane do pomiaru napięcia elektrycznego.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Do pomiaru napięcia 230 V AC, 50 Hz należy użyć miernika do napięcia przemiennego, czyli woltomierza lub multimetru ustawionego na funkcję V~ i zakres co najmniej równy (zwykle wyższy niż) 230 V. Ustawienie na pomiar DC da błędny wynik, a zbyt niski zakres może spowodować przeciążenie wskazania.

Pełne wyjaśnienie:

Parametr "230 V AC, 50 Hz" oznacza typowe napięcie sieciowe przemienne o częstotliwości 50 Hz. Aby je poprawnie zmierzyć, potrzebny jest przyrząd przeznaczony do pomiaru napięcia AC, czyli woltomierz lub multimetr z funkcją V~.

Kluczowe jest ustawienie właściwej funkcji i zakresu:

  • Funkcja pomiarowa: należy wybrać pomiar napięcia przemiennego (symbol fali/tyldy przy V). Ustawienie na pomiar napięcia stałego (często oznaczone jako V⎓ lub V=) jest typowym błędem i skutkuje wynikiem nieadekwatnym do sygnału przemiennego.
  • Zakres: zakres powinien być co najmniej równy spodziewanej wartości, w praktyce wybiera się zakres wyższy (np. typowy zakres obejmujący 230 V). Zbyt niski zakres może spowodować przekroczenie możliwości wskazania.

Dlaczego pozostałe typy odpowiedzi bywają błędne? Przyrządy do DC (woltomierz DC) nie mierzą poprawnie przebiegu 50 Hz, a przyrządy nieprzeznaczone do pomiaru napięcia (np. omomierz, amperomierz, miernik częstotliwości jako jedyna funkcja) nie odpowiadają na pytanie o wartość napięcia 230 V. W praktyce egzaminacyjnej poprawna jest odpowiedź wskazująca miernik napięcia AC (V~) o odpowiednim zakresie.

Wskazówka do testów: zawsze czytaj razem trzy elementy: co mierzyć (napięcie), jaki rodzaj (AC), oraz jaką wielkość (230 V), a dopiero potem wybieraj przyrząd i ustawienie.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Jaki miernik nadaje się do pomiaru napięcia 230 V w gniazdku?
Do pomiaru 230 V w gniazdku używa się multimetru (lub woltomierza) ustawionego na napięcie przemienne V~ i na zakres obejmujący 230 V. W praktyce wybiera się zakres wyższy niż spodziewana wartość, aby nie przeciążyć wskazania.
Dlaczego do 230 V AC nie należy wybierać pomiaru V⎓ (DC)?
V⎓ (DC) służy do napięcia stałego. Napięcie 230 V w sieci jest przemienne (AC), więc pomiar na DC może dawać zafałszowane wskazania lub niestabilny wynik. Poprawnie wybiera się funkcję V~, bo ona jest przeznaczona do przebiegów przemiennych.
Co oznacza zapis 230 V AC, 50 Hz w kontekście pomiarów?
"230 V AC" oznacza napięcie przemienne, a "50 Hz" jego częstotliwość (liczbę cykli na sekundę). Dla doboru przyrządu najważniejsze jest, że to AC, więc trzeba mierzyć w trybie V~, a zakres musi obejmować wartość 230 V.
Jak dobrać zakres miernika do pomiaru 230 V AC?
Zasada jest prosta: zakres powinien być co najmniej równy mierzonej wartości, a bezpieczniej wybrać zakres wyższy (jeśli miernik ma zakresy ręczne). Przy miernikach automatycznych (auto-range) wybiera się tylko funkcję V~.
Czy miernik uniwersalny (multimetr) wystarczy do pomiaru napięcia sieciowego?
Tak, jeśli ma funkcję pomiaru napięcia przemiennego V~ i odpowiedni zakres. W praktyce należy też stosować przewody pomiarowe w dobrym stanie i zachować zasady bezpieczeństwa. Sam fakt, że to "multimetr", nie wystarcza, jeśli jest ustawiony na złą funkcję.
Jakie są najczęstsze błędy przy pomiarze 230 V multimetrem?
Najczęstsze błędy to: ustawienie na V⎓ (DC) zamiast V~, podłączenie przewodu do złego gniazda (np. prądowego), wybór zbyt niskiego zakresu przy ręcznych zakresach oraz dotykanie metalowych części końcówek. Na egzaminie kluczowe jest rozpoznanie trybu V~.
Kiedy potrzebny jest woltomierz zamiast amperomierza przy 230 V?
Gdy chcesz zmierzyć napięcie (wartość w woltach), używasz woltomierza/multimetru w trybie V~. Amperomierz służy do prądu i jego niewłaściwe użycie (zwłaszcza wpięcie równolegle do gniazdka) może być niebezpieczne i prowadzić do uszkodzeń.
Czy częstotliwość 50 Hz wpływa na wybór miernika napięcia?
W typowych zastosowaniach 50 Hz oznacza standardową sieć energetyczną, więc wybiera się pomiar AC (V~). Dla większości multimetrów 50 Hz mieści się w normalnym zakresie pracy. Informacja o 50 Hz pomaga odróżnić ten pomiar od DC i innych sygnałów nietypowych.
Jak sprawdzić, czy multimetr jest ustawiony na pomiar napięcia AC?
Na pokrętle lub wyświetlaczu należy znaleźć oznaczenie V~ (V z symbolem fali/tyldy). Często obok jest też V⎓/V= dla napięcia stałego. Jeśli miernik ma automatyczne rozpoznawanie, nadal trzeba upewnić się, że wybrano tryb napięcia, a nie prądu lub oporu.
Jak przygotować się do pytania o dobór miernika na egzaminie MEP.1?
Ćwicz rozpoznawanie oznaczeń funkcji: V~ (AC), V⎓/V= (DC), Ω (opór), A (prąd). Naucz się zasady doboru zakresu "wyżej niż mierzona wartość" oraz podstaw bezpiecznego trzymania sond. To wystarcza do większości pytań o 230 V.
info

Statystycznie 55% uczniów zna prawidłową odpowiedź. średnie

Eksperci podkreślają: "Do pomiaru napięcia 230 V AC, 50 Hz należy użyć miernika do napięcia przemiennego, czyli woltomierza lub multimetru ustawionego na funkcję V~ i zakres co najmniej równy (zwykle wyższy niż) 230 V."

Materiały:

  • Instrukcja obsługi multimetru (rozdziały: pomiar napięcia AC, dobór zakresu, bezpieczeństwo)
  • Podręcznik podstaw elektrotechniki: napięcie przemienne, wartość skuteczna, częstotliwość
  • Materiały szkolne z metrologii elektrycznej w zakresie pomiaru napięcia i doboru przyrządów
