KWALIFIKACJA MEP1 - CZERWIEC 2020

PYTANIE NR 31.

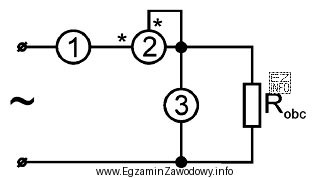

W celu pomiaru mocy metodą techniczną w miejsca oznaczone na schemacie 1, 2 i 3 należy wstawić odpowiednio:
Ilustracja przedstawia schemat elektryczny, który jest częścią pytania egzaminacyjnego dotyczącego kwalifikacji zawodowej
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
W metodzie technicznej do pomiaru mocy w obwodzie stosuje się trzy przyrządy: amperomierz do pomiaru prądu, woltomierz do pomiaru napięcia oraz watomierz, który mierzy moc czynną w danym układzie połączeń. Dlatego na schemacie należy umieścić kolejno: 1 – amperomierz, 2 – watomierz, 3 – woltomierz.

Pełne wyjaśnienie:

Pomiar mocy metodą techniczną polega na takim włączeniu przyrządów, aby uzyskać jednocześnie informację o prądzie, napięciu oraz bezpośredni odczyt mocy (najczęściej mocy czynnej w obwodzie jednofazowym). W praktyce warsztatowej i serwisowej jest to typowy układ: amperomierz mierzy prąd obciążenia, woltomierz mierzy napięcie na zaciskach obciążenia, a watomierz (z cewką prądową i napięciową) pozwala odczytać moc wprost.

Dlaczego układ 1 – amperomierz, 2 – watomierz, 3 – woltomierz jest właściwy?
Amperomierz powinien znaleźć się w torze prądowym (typowo szeregowo z odbiornikiem), aby mierzyć prąd płynący przez obciążenie. Woltomierz włącza się równolegle do elementu, na którym mierzy się napięcie. Watomierz musi być włączony zgodnie z przeznaczeniem: jego część prądowa jest w torze prądu, a część napięciowa równolegle do punktów, między którymi występuje napięcie.

Dlaczego pozostałe odpowiedzi są nieprawidłowe?

  • Omomierz nie służy do pomiaru mocy w pracującym obwodzie; pomiar rezystancji wykonuje się zwykle przy odłączonym zasilaniu, więc taka propozycja wskazuje na pomylenie celu pomiaru.
  • Zamiana woltomierza z watomierzem prowadzi do błędnego włączenia przyrządów: woltomierz nie mierzy mocy, a watomierz ma specyficzny sposób podłączenia i nie zastępuje woltomierza.
  • Oscyloskop jest przyrządem do obserwacji przebiegów w czasie; może pomóc w diagnostyce sygnałów, ale sam w sobie nie jest standardowym elementem klasycznego układu technicznego pomiaru mocy opisanego w pytaniu.

Wskazówka egzaminacyjna: jeżeli pytanie dotyczy mocy mierzonej "metodą techniczną", szukaj zestawu przyrządów odpowiadających wielkościom I (amperomierz), U (woltomierz) oraz P (watomierz). Odpowiedzi zawierające omomierz lub oscyloskop najczęściej dotyczą innego rodzaju zadania diagnostycznego.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
To sposób wyznaczania mocy w obwodzie na podstawie standardowych przyrządów pomiarowych i ich odpowiedniego włączenia. Najczęściej obejmuje jednoczesny pomiar prądu (amperomierz), napięcia (woltomierz) oraz bezpośredni odczyt mocy (watomierz) w typowym układzie połączeń.
Watomierz służy do bezpośredniego pomiaru mocy (zwykle mocy czynnej) w obwodzie. Ma część prądową i napięciową, dlatego musi być podłączony zgodnie ze schematem: jedna część w torze prądu, druga równolegle do punktów, między którymi mierzy się napięcie.
Amperomierz ma mierzyć prąd płynący przez odbiornik, więc musi znajdować się w tym samym torze prądowym. Włączenie równoległe mogłoby spowodować bardzo duży prąd (z uwagi na małą rezystancję wewnętrzną miernika) i błąd pomiaru lub uszkodzenie.
Woltomierz mierzy różnicę potencjałów między dwoma punktami, więc podłącza się go równolegle do elementu, na którym ma być zmierzone napięcie. Ma dużą rezystancję wewnętrzną, aby nie obciążać obwodu i nie zaniżać mierzonego napięcia.
Nie. Omomierz służy do pomiaru rezystancji i zwykle wymaga odłączenia badanego elementu od zasilania oraz rozładowania pojemności. Włączanie omomierza do obwodu pod napięciem nie jest właściwą metodą pomiarową i może prowadzić do błędnych wskazań lub uszkodzeń.
W prostych przypadkach obciążenia rezystancyjnego i przy napięciu/prądzie skutecznym można wyznaczać moc z zależności P=U·I. W obwodach prądu przemiennego z przesunięciem fazowym sama wartość U i I nie wystarcza do mocy czynnej, dlatego stosuje się watomierz lub analizator mocy.
Najczęściej myli się woltomierz z watomierzem (podobne brzmienie) albo traktuje omomierz/oscyloskop jako "uniwersalne" przyrządy do wszystkiego. Druga typowa pomyłka to nieuwzględnienie sposobu włączenia: amperomierz szeregowo, woltomierz równolegle.
Sprawdź tor prądowy: tam powinien znaleźć się amperomierz (i część prądowa watomierza). Następnie poszukaj punktów, między którymi mierzy się napięcie na odbiorniku: równolegle do nich włącza się woltomierz (i część napięciową watomierza). To szybki test poprawności.
Oscyloskop może pośrednio pomóc w analizie mocy, gdy rejestruje jednocześnie przebiegi napięcia i prądu oraz wykonuje się obliczenia (np. mnożenie chwilowe i uśrednianie) w funkcjach analizatora. Nie jest to jednak typowy zestaw przyrządów dla klasycznej "metody technicznej" z tego typu pytania.
Opanuj role podstawowych mierników (amperomierz, woltomierz, watomierz) i ich włączenie w obwodzie. Ćwicz czytanie schematów: zaznaczaj tor prądowy i punkty pomiaru napięcia. Warto też przeanalizować typowe błędy: zamiana przyrządów i podłączenie równoległe amperomierza.
info

Około 54% zdających odpowiada poprawnie na to pytanie. trudne

Specjaliści zwracają uwagę: "Dlatego na schemacie należy umieścić kolejno: 1 – amperomierz, 2 – watomierz, 3 – woltomierz."

Materiały:

  • Podręczniki i skrypty z podstaw elektrotechniki (dział: pomiary elektryczne)
  • Instrukcje obsługi typowych mierników warsztatowych (woltomierz, amperomierz, watomierz)
  • Karty katalogowe i schematy podłączeń watomierzy jednofazowych
