KWALIFIKACJA ELM6 - CZERWIEC 2016



PYTANIE NR 39.
Którego narzędzia należy użyć do zaciskania tulejek na przewodach elektrycznych?

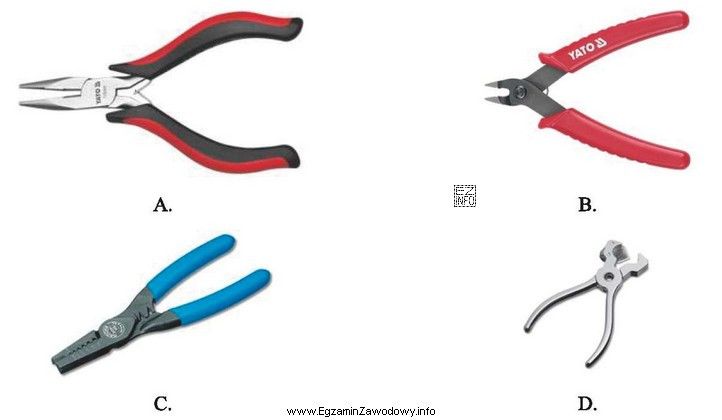

Ilustracja przedstawia cztery różne narzędzia, które mogą być używane w kontekście pracy technika mechatronika, szczególnie
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Zaciskanie tulejek na przewodach wykonuje się zaciskarką (praską) do końcówek tulejkowych.
Takie narzędzie zapewnia kontrolowany, powtarzalny zacisk dopasowany do przekroju żyły i tulejki. Inne narzędzia, jak kombinerki czy obcinaki, nie gwarantują poprawnego połączenia i mogą uszkodzić żyły przewodu.

Pełne wyjaśnienie:

Zaciskanie tulejek (końcówek tulejkowych) na przewodach elektrycznych wykonuje się zaciskarką/praską do tulejek. Jej zadaniem jest trwałe i powtarzalne uformowanie tulejki na odizolowanej żyle (zwykle wielodrutowej) tak, aby uzyskać pewny styk w złączach, szczególnie śrubowych lub sprężynowych.

Dlaczego to właściwe narzędzie?

  • Zaciskarka wytwarza odpowiedni nacisk i kształt zacisku (profil), dzięki czemu tulejka trwale obejmuje wszystkie druciki żyły.
  • Ogranicza ryzyko poluzowania połączenia, "uciekania" pojedynczych drucików oraz przegrzewania się styku.
  • Ułatwia zachowanie jakości montażu w szafach sterowniczych i urządzeniach mechatronicznych, gdzie występuje wiele połączeń zaciskowych.

Dlaczego pozostałe typowe narzędzia są niewłaściwe?

  • Kombinerki/szczypce uniwersalne mogą jedynie przypadkowo zgnieść tulejkę, bez kontroli profilu i siły; często prowadzi to do nierównego zacisku i uszkodzenia żyły.
  • Obcinak/nożyce do przewodów służą do cięcia, nie do formowania tulejki; użycie do zaciskania grozi deformacją i osłabieniem połączenia.
  • Ściągacz izolacji przeznaczony jest do zdejmowania izolacji, a nie do zaciskania końcówek; nie zapewnia właściwego ukształtowania tulejki.

Wskazówka egzaminacyjna: jeśli w odpowiedziach/na ilustracji widzisz narzędzie z matrycą do zaprasowywania i mechanizmem dźwigniowym (często z zapadką), to zwykle jest to zaciskarka do tulejek. Prawidłowe zakończenie przewodu powinno być dobrane do przekroju żyły i typu tulejki.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest tulejka na przewód elektryczny i po co się ją stosuje?
Tulejka (końcówka tulejkowa) to metalowa końcówka zakładana na odizolowaną żyłę, najczęściej wielodrutową. Po zaciśnięciu porządkuje druciki, ułatwia montaż w zacisku i poprawia pewność styku, zmniejszając ryzyko poluzowania oraz przegrzewania połączenia.
Jakie narzędzie jest właściwe do zaciskania tulejek na przewodach?
Właściwym narzędziem jest zaciskarka (praska) do tulejek. Ma matryce dopasowane do przekrojów przewodów i kształtuje tulejkę kontrolowanie. Dzięki temu połączenie jest powtarzalne i bezpieczne, a żyła nie ulega przypadkowemu uszkodzeniu.
Dlaczego nie powinno się zaciskać tulejek zwykłymi kombinerkami?
Kombinerki nie zapewniają odpowiedniego profilu ani siły zacisku. Zwykle powodują nierównomierne zgniecenie tulejki, co może uszkodzić druciki żyły, zmniejszyć powierzchnię styku i prowadzić do grzania złącza. To częsty błąd w praktyce i na egzaminie.
Jak dobrać tulejkę i zaciskarkę do przekroju przewodu?
Dobór wykonuje się według przekroju żyły (mm²) oraz typu tulejki. Zaciskarka powinna mieć zakres odpowiadający używanym przekrojom i właściwą matrycę/profil. W praktyce sprawdza się oznaczenia na tulejkach oraz zakres na narzędziu, aby uniknąć zbyt luźnego lub zbyt mocnego zacisku.
Kiedy tulejki są szczególnie zalecane w automatyce i mechatronice?
Są szczególnie zalecane przy przewodach wielodrutowych podłączanych do zacisków w szafach sterowniczych, sterownikach, przekaźnikach, zasilaczach i aparaturze modułowej. Pomagają utrzymać jakość montażu przy dużej liczbie połączeń oraz ograniczają awarie wynikające ze słabych styków.
Jakie błędy najczęściej popełnia się przy zaciskaniu tulejek?
Typowe błędy to: źle dobrany przekrój tulejki, zbyt długie lub zbyt krótkie odizolowanie żyły, zaciskanie niewłaściwym narzędziem (np. kombinerkami), niepełne wsunięcie przewodu w tulejkę oraz zacisk w złym miejscu. Każdy z nich obniża jakość i trwałość połączenia.
Czy tulejkę zaciska się przed czy po zdjęciu izolacji z przewodu?
Tulejkę zaciska się po zdjęciu izolacji na odpowiednią długość. Najpierw odizolowuje się żyłę, następnie wsuw a tulejkę do oporu, a dopiero potem wykonuje zacisk zaciskarką. Odwrotna kolejność jest niemożliwa i zwykle wskazuje na niezrozumienie procesu.
Jak sprawdzić, czy tulejka jest poprawnie zaciśnięta?
Najprościej wykonać kontrolę wizualną i próbę pociągnięcia: tulejka nie powinna się zsuwać, a zacisk powinien być równy i bez pęknięć. Przewód ma być wsunięty do końca, a druciki nie mogą wystawać. W praktyce ważna jest też zgodność z zakresem narzędzia i tulejki.
Jak rozpoznać na ilustracji zaciskarkę do tulejek na egzaminie?
Zaciskarka do tulejek zwykle ma dźwigniową konstrukcję i matryce (gniazda) do zaprasowywania, często z mechanizmem zapadkowym. Od narzędzi tnących odróżnia ją brak ostrzy, a od ściągaczy izolacji brak otworów do zdejmowania izolacji. Szukaj części "formującej" tulejkę.
Jak przygotować się do pytań o narzędzia do przewodów na ELM.6?
Warto przećwiczyć rozpoznawanie narzędzi i ich zastosowań: ściągacz izolacji, obcinak, zaciskarka do tulejek, zaciskarka do konektorów. Ucz się na zdjęciach i w praktyce warsztatowej. Na egzaminie skup się na tym, jaki efekt ma dać narzędzie (cięcie, odizolowanie, zacisk).
