KWALIFIKACJA ELM4 - CZERWIEC 2024



PYTANIE NR 8.

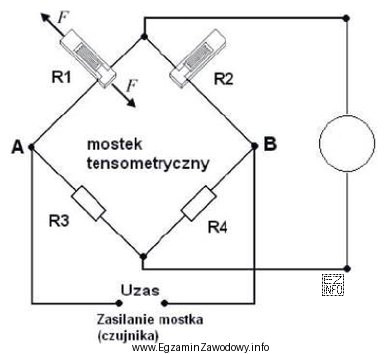

Którego przyrządu pomiarowego należy użyć do pomiaru sygnału wyjściowego mostka tensometrycznego przedstawionego na rysunku?
Którego przyrządu pomiarowego należy użyć do
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Mostek tensometryczny składa się z czterech rezystorów (R1, R2, R3, R4), które zmieniają swoje wartości rezystancji pod wpływem siły (F). Sygnał wyjściowy mostka tensometrycznego jest różnicą napięć pomiędzy punktami A i B. Aby zmierzyć tę różnicę napięć, należy użyć woltomierza. Woltomierz jest przyrządem pomiarowym, który służy do pomiaru napięcia elektrycznego, co czyni go odpowiednim narzędziem do pomiaru sygnału wyjściowego mostka tensometrycznego.
