KWALIFIKACJA ELM4 - CZERWIEC 2021



PYTANIE NR 25.

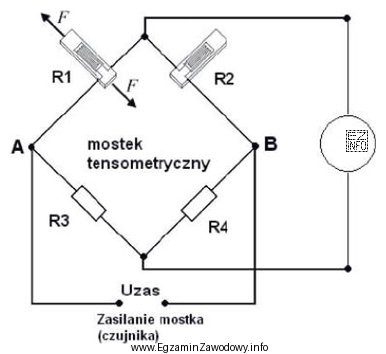

Którego przyrządu pomiarowego należy użyć do pomiaru sygnału wyjściowego mostka tensometrycznego przedstawionego na rysunku?
Którego przyrządu pomiarowego należy użyć do
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Mostek tensometryczny jest używany do pomiaru zmian rezystancji, które są wynikiem odkształceń mechanicznych. Sygnał wyjściowy z mostka tensometrycznego jest różnicą napięć między punktami A i B, co jest zależne od przyłożonej siły F. Aby zmierzyć to napięcie, należy użyć woltomierza, który pozwoli na dokładne odczytanie wartości napięcia wyjściowego. Pozostałe przyrządy, takie jak watomierz, omomierz i amperomierz, nie są odpowiednie do bezpośredniego pomiaru napięcia w tym układzie.
