W zadaniach z dokumentacji i schematów technicznych kluczowe jest rozpoznanie rodzaju przekładni na podstawie symbolu umownego. "Przekładnia z pasem klinowym" oznacza, że elementem elastycznym przenoszącym napęd jest pas o przekroju klinowym, współpracujący z kołami pasowymi o odpowiednim profilu. Na schematach i rysunkach upraszcza się taki zapis do umownego znaku graficznego.

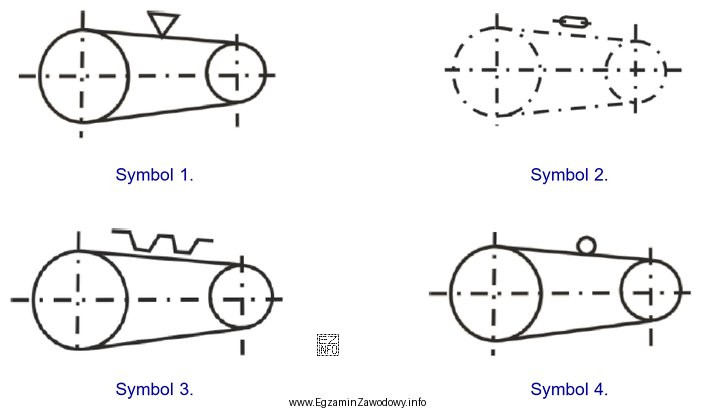

Odpowiedź "Symbolu 1." jest poprawna, ponieważ w przedstawionym zestawie to właśnie ten symbol odpowiada przekładni pasowej z pasem klinowym, czyli takiej, w której identyfikacja typu pasa (klinowy) jest elementem rozstrzygającym.
Pozostałe odpowiedzi są błędne, bo odnoszą się do innych symboli umownych niż przekładnia z pasem klinowym. Typowy błąd polega na wybieraniu znaku kojarzonego ogólnie z "pasem" albo z "przekładnią", bez sprawdzenia, czy symbol rozróżnia pas klinowy od innych rozwiązań (np. innego rodzaju pasa lub innego typu przekładni). Na egzaminie warto porównać wszystkie warianty i upewnić się, że wybór odpowiada dokładnie wskazanemu w pytaniu typowi pasa.
Wskazówka: gdy w treści pada przymiotnik "klinowy", to nie wystarczy rozpoznać, że to przekładnia pasowa — trzeba zidentyfikować symbol, który jednoznacznie oznacza pas klinowy wśród podobnych oznaczeń.
