KWALIFIKACJA ELM6 - STYCZEŃ 2024



PYTANIE NR 19.

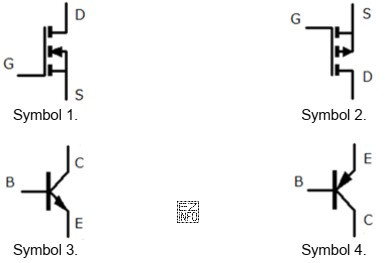

Którego symbolu należy użyć rysując schemat elektroniczny z tranzystorem unipolarnym MOSFET-P?
Którego symbolu należy użyć rysując schemat
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Tranzystor unipolarny MOSFET-P charakteryzuje się symbolem z linią przerywaną wskazującą na kanał typu P oraz strzałką skierowaną do wewnątrz, co wskazuje na typ P (p-channel). Symbol 2. jest jedynym symbolem spełniającym te kryteria. Symbole 1. i 3. reprezentują tranzystory bipolarny NPN i PNP, a symbol 4. to tranzystor unipolarny N-channel JFET.
