KWALIFIKACJA ELE5 - CZERWIEC 2024



PYTANIE NR 38.

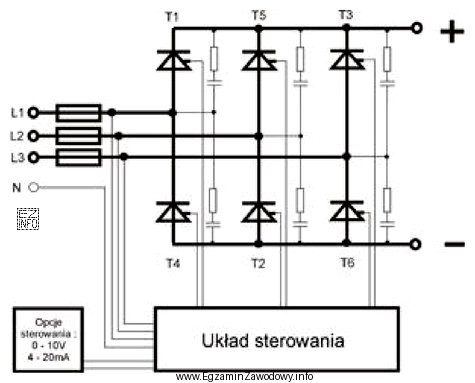

Którego typu wkładki bezpiecznikowe należy zastosować w półprzewodnikowym układzie energoelektronicznym przestawionym na schemacie?
Ilustracja przedstawia schemat elektryczny, który jest częścią egzaminu zawodowego dla technika elektryka w kwalifikacji
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
W układach z elementami półprzewodnikowymi (np. mostek tyrystorowy) potrzebne są wkładki o bardzo szybkim ograniczaniu energii zwarcia. Typ gR jest pełnozakresowy i przeznaczony do ochrony półprzewodników, dlatego najlepiej zabezpiecza tyrystory przed uszkodzeniem przy zwarciu.

Pełne wyjaśnienie:

W przedstawionym układzie energoelektronicznym kluczowymi elementami mocy są tyrystory w trójfazowym mostku prostownikowym. Takie elementy mają małą pojemność cieplną złącza i są bardzo wrażliwe na energię wydzielaną podczas zwarcia: nawet krótkotrwały, wysoki prąd może doprowadzić do nieodwracalnego uszkodzenia struktury półprzewodnika.

Dlatego do ochrony układów z półprzewodnikami stosuje się wkładki bezpiecznikowe o charakterystyce ultraszybkiej. Oznaczenie gR odnosi się do wkładek pełnozakresowych ("g" – działanie od przeciążeń do zwarć) przeznaczonych specjalnie do ochrony półprzewodników ("R" – ochrona elementów energoelektronicznych). W praktyce montuje się je m.in. w torach zasilania AC prostowników tyrystorowych, aby ograniczyć skutki zwarć po stronie DC lub awarii elementów mocy.

Pozostałe odpowiedzi nie pasują do tego zastosowania:

  • "aM" to wkładka częściowozakresowa typowo kojarzona z obwodami silnikowymi; jej rola jest inna i nie zapewnia właściwej ochrony półprzewodników przy stanach niebędących typowym zwarciem.
  • "gTr" wskazuje zastosowanie transformatorowe, czyli inne warunki przeciążeniowo-zwarciowe i inny cel doboru zabezpieczenia.
  • "gB" nie jest typowym oznaczeniem dedykowanym ochronie półprzewodników w rozumieniu serii norm dla wkładek do energoelektroniki; w tym zadaniu kryterium jest właśnie dedykacja do elementów półprzewodnikowych.

Na egzaminie warto zapamiętać prostą regułę: gdy w schemacie widać tyrystory/diody mocy/IGBT, to standardowe wkładki "ogólne" bywają zbyt wolne, a poprawnym kierunkiem jest dobór wkładek gR (ochrona półprzewodników).

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co oznacza oznaczenie wkładki bezpiecznikowej gR?
Oznaczenie gR wskazuje wkładkę pełnozakresową ("g"), przeznaczoną do ochrony elementów półprzewodnikowych ("R"). Taki bezpiecznik ma bardzo szybkie działanie i ogranicza energię przepływającą przy zwarciu, co jest kluczowe dla tyrystorów, diod mocy i IGBT.
Dlaczego układy z tyrystorami wymagają ultraszybkich bezpieczników?
Tyrystory i inne półprzewodniki mocy mają małą odporność cieplną złącza. Zwarcie powoduje gwałtowny wzrost prądu, a nawet krótki czas jego przepływu może zniszczyć strukturę półprzewodnika. Wkładki ultraszybkie (np. gR) szybciej ograniczają skutki zwarcia niż wkładki ogólnego przeznaczenia.
Jak odróżnić wkładkę gR od aM na egzaminie?
Najprościej: gR kojarz z energoelektroniką i półprzewodnikami, a aM z obwodami silnikowymi i ochroną głównie w zakresie zwarć. Jeśli w schemacie widzisz tyrystory/diody mocy, właściwym tropem jest gR, bo liczy się bardzo szybka ochrona elementów półprzewodnikowych.
Jakie elementy schematu wskazują, że to układ energoelektroniczny?
Typowe sygnały to obecność tyrystorów (często oznaczonych T1…T6), mostka prostownikowego oraz osobnego układu sterowania doprowadzającego sygnały do bramek. Często widać też obwody RC (gasiki) równolegle do elementów mocy. To wskazuje na konieczność specjalistycznych zabezpieczeń, np. gR.
Czy wkładka gG może zastąpić gR w prostowniku tyrystorowym?
Zwykle nie jest to dobre rozwiązanie. Wkładki ogólnego przeznaczenia (np. gG) nie są projektowane specjalnie pod bardzo małą wytrzymałość cieplną półprzewodników. W energoelektronice stosuje się wkładki dedykowane (np. gR), które szybciej ograniczają energię zwarcia i lepiej chronią tyrystory przed uszkodzeniem.
Kiedy stosuje się wkładki gTr zamiast gR?
Wkładki typu gTr dobiera się do transformatorów, gdzie typowe przeciążenia i prądy rozruchowe mają inny charakter niż w energoelektronice. Gdy głównym chronionym elementem jest transformator (a nie półprzewodnik mocy), priorytetem jest dopasowanie do jego warunków pracy. Dla tyrystorów właściwsze są wkładki gR.
Jakie błędy najczęściej popełnia się przy doborze bezpieczników do energoelektroniki?
Najczęstsze to: wybór wkładki "silnikowej" lub "ogólnej" zamiast dedykowanej do półprzewodników, nieuwzględnienie bardzo krótkich czasów dopuszczalnych dla tyrystorów oraz dobór zbyt małego prądu znamionowego, co powoduje niepotrzebne zadziałania. Na egzaminie warto łączyć "półprzewodnik" z "gR".
Jak rozumieć literę "g" w oznaczeniach wkładek bezpiecznikowych?
Litera "g" oznacza wkładkę pełnozakresową, czyli taką, która zapewnia działanie w szerokim zakresie prądów: od przeciążeń aż do zwarć. W praktyce oznacza to, że zabezpieczenie nie jest ograniczone tylko do zwarć. W oznaczeniu gR ta cecha łączy się z przeznaczeniem do ochrony półprzewodników.
Jakie są objawy uszkodzenia tyrystora po zwarciu bez właściwej ochrony?
Częstym skutkiem jest przebicie elementu (zwarcie w strukturze), przegrzanie i trwała utrata parametrów lub całkowite zniszczenie. Może to powodować dalsze uszkodzenia w układzie, np. przeciążenie torów zasilania lub kolejnych elementów mostka. Wkładka gR ma ograniczyć energię zwarcia, aby nie dopuścić do takiej kaskady awarii.
Jak przygotować się do pytań o wkładki bezpiecznikowe na egzaminie BUD.16?
Opanuj znaczenie podstawowych oznaczeń (np. g, a, R, M, Tr) i łącz je z typowymi zastosowaniami: półprzewodniki, silniki, transformatory. Ćwicz rozpoznawanie elementów na schematach (tyrystor, mostek, sterowanie) i dobieraj zabezpieczenie "po funkcji". To pozwala szybko wybrać gR, gdy celem jest ochrona energoelektroniki.
info

To pytanie poprawnie rozwiązuje 36% zdających egzamin. bardzo trudne

W praktyce zawodowej kluczowe jest to, że w układach z elementami półprzewodnikowymi (np. mostek tyrystorowy) potrzebne są wkładki o bardzo szybkim ograniczaniu energii zwarcia.

Źródła:

  • IEC 60269 (seria) – Low-voltage fuses (klasyfikacja i wymagania ogólne dla wkładek topikowych), wydanie aktualne – część dotycząca oznaczeń i zastosowań
  • PN-EN 60269 (seria) – Bezpieczniki topikowe niskonapięciowe (odpowiednik IEC 60269; klasyfikacja wkładek m.in. dla ochrony półprzewodników)

Materiały:

  • Norma PN-EN 60269 (seria) – część dotycząca klasyfikacji i zastosowań wkładek
  • Karty katalogowe producentów bezpieczników ultraszybkich (dział: "semiconductor fuses", "high speed fuses")
  • Podręcznik z podstaw energoelektroniki (prostowniki sterowane, tyrystory, zabezpieczenia)
