Prąd upływu to niepożądany prąd płynący do ziemi lub do elementów przewodzących na skutek niedoskonałej izolacji, pojemności kabla, zawilgocenia lub uszkodzeń. W kablu energetycznym prąd upływu ma zwykle małą wartość (często w mA), dlatego kluczowe są: wysoka czułość, właściwy zakres pomiarowy oraz metoda, która nie wymaga rozpinania toru prądowego.
Do pomiaru upływu prądu przemiennego stosuje się typowo miernik cęgowy do prądów upływu (tzw. cęgi upływowe). Taki przyrząd mierzy prąd wynikowy w obejmowanym przewodzie/wiązce. Jeśli cęgi obejmą cały kabel (wszystkie żyły czynne jednocześnie), prądy robocze w żyłach w dużej mierze się znoszą, a miernik wskazuje składową niezrównoważenia, związaną z upływem. To umożliwia diagnostykę bez ingerencji w połączenia.

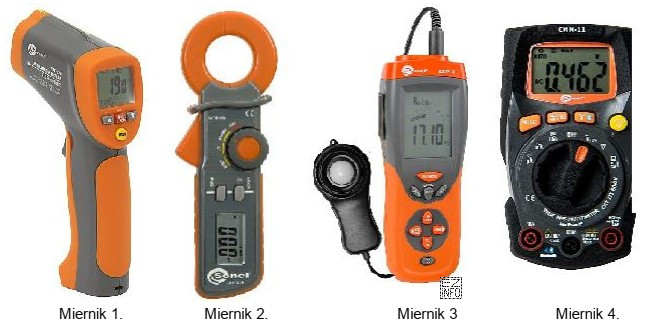

- Dlaczego poprawna jest odpowiedź: Miernik 2?
W tym zestawie jest to przyrząd przeznaczony do pomiaru prądu upływu AC: ma odpowiedni typ cęgów i zakres (mA) umożliwiający wiarygodny odczyt małych prądów przemiennych. - Dlaczego błędne są pozostałe odpowiedzi?
- Miernik 1 – typowo nie jest wyspecjalizowany do pomiaru małych prądów upływu lub wymaga włączenia w obwód, co nie odpowiada pomiarowi na kablu w warunkach eksploatacji.
- Miernik 3 – często bywa przyrządem do innych pomiarów (np. parametrów instalacji lub izolacji), a nie do bezpośredniego pomiaru AC upływu metodą cęgową.
- Miernik 4 – może mierzyć prąd w sposób ogólny, ale bez wymaganej czułości/filtracji dla upływów lub bez właściwej metody obejmowania całego kabla.
Wskazówka egzaminacyjna: jeśli pytanie dotyczy "upływu" w kablu i nie ma mowy o rozpinaniu obwodu, najczęściej chodzi o cęgi upływowe (pomiar w mA, prąd AC, często True RMS). Zwykłe cęgi prądowe o dużym zakresie lub multimetr wpięty szeregowo zwykle nie są właściwym wyborem do typowych upływów.
