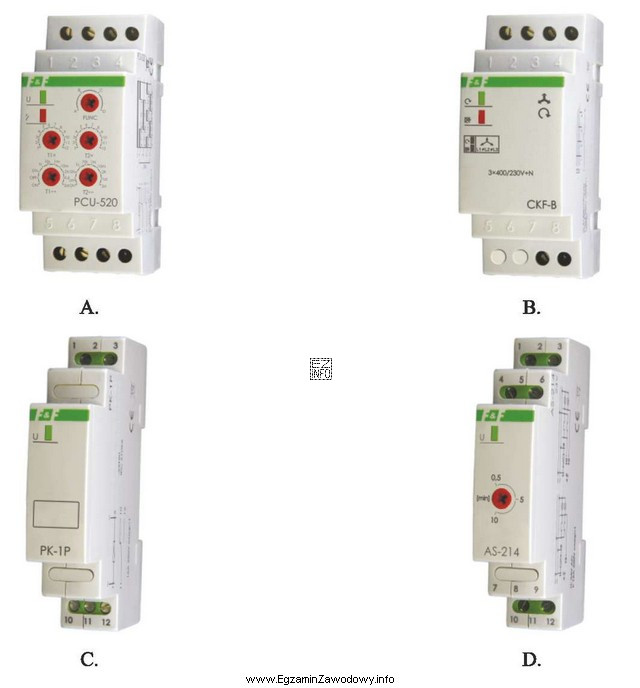

Zabezpieczenie przed zmianą kolejności faz i zanikiem napięcia fazowego realizuje się typowo przez przekaźnik kontroli faz (nazywany też przekaźnikiem kolejności/zaniku faz). Jest to aparat automatyki, którego zadaniem jest stałe nadzorowanie parametrów zasilania trójfazowego.
Dlaczego to właściwe urządzenie?
Zmiana kolejności faz powoduje w wielu odbiornikach (zwłaszcza silnikach asynchronicznych) zmianę kierunku wirowania. Zanik jednej fazy lub znaczny spadek napięcia fazowego prowadzi do pracy niesymetrycznej: maleje moment, rosną prądy w pozostałych fazach i wzrasta ryzyko przegrzania uzwojeń. Przekaźnik kontroli faz wykrywa te stany i zwykle rozłącza obwód sterowania (cewkę stycznika), dzięki czemu odbiornik nie pracuje w warunkach grożących awarią.
Dlaczego pozostałe typowe urządzenia bywają mylone z tym zabezpieczeniem?
- Zabezpieczenie nadprądowe (wyłącznik nadprądowy, bezpiecznik) reaguje głównie na przeciążenie i zwarcie. Nie jest przeznaczone do pewnego wykrywania błędnej kolejności faz, a zanik fazy może nie zawsze wywołać natychmiastowe zadziałanie odpowiednie dla ochrony silnika.
- Wyłącznik różnicowoprądowy służy do ochrony przeciwporażeniowej i przeciwpożarowej (wykrywa prądy upływu do ziemi). Nie kontroluje sekwencji faz ani obecności wszystkich faz.
- Ogranicznik przepięć chroni przed krótkotrwałymi przepięciami (np. łączeniowymi lub atmosferycznymi), ale nie zapewnia funkcji "zanik fazy/kolejność faz".
Wskazówka egzaminacyjna: gdy w treści występują jednocześnie hasła "kolejność faz" i "zanik fazy/napięcia fazowego", najczęściej chodzi o aparat nadzorczy, który mierzy zasilanie i blokuje załączenie stycznika przy nieprawidłowościach, czyli przekaźnik kontroli faz.
