KWALIFIKACJA BUD18 - CZERWIEC 2023



PYTANIE NR 32.
Którego znaku umownego należy użyć do oznaczenia na mapie zasadniczej schodów prowadzących do budynku?

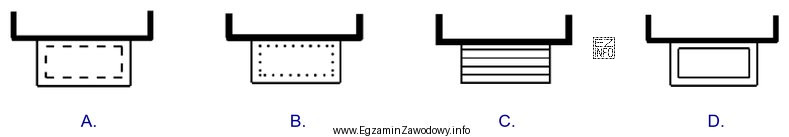

Ilustracja przedstawia cztery różne symbole umowne, które mogą być używane na mapach zasadniczych do oznaczania różnych
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Schody prowadzące do budynku na mapie zasadniczej oznacza się znakiem umownym schodów: prostokątnym zarysem z równoległymi krótkimi liniami (stopniami). Taki symbol jednoznacznie wskazuje różnicę wysokości pokonywaną stopniami, a nie np. wejście, podjazd czy ogrodzenie.

Pełne wyjaśnienie:

Na mapie zasadniczej stosuje się znaki umowne, czyli ustandaryzowane symbole graficzne służące do jednoznacznego przedstawienia obiektów w terenie. Dla schodów prowadzących do budynku typowy znak przedstawia zarys (najczęściej prostokątny) z równoległymi krótkimi liniami symbolizującymi stopnie. Dzięki temu odbiorca mapy od razu rozpoznaje element komunikacji pieszej, który wiąże się ze zmianą wysokości.

  • Dlaczego właśnie taki znak? Równoległe kreski są graficznym odpowiednikiem kolejnych stopni, a więc elementu powtarzalnego i "rytmicznego" w rzucie.
  • Co jest kluczowe na egzaminie? Umiejętność odróżnienia schodów od podobnych elementów zagospodarowania, np. ramp/podjazdów, krawężników, murków oporowych czy samych wejść do budynku. W praktyce mylące bywają znaki liniowe lub wypełnienia, które nie przedstawiają stopni.
  • Jak eliminować błędy? Zawsze identyfikuj cechę charakterystyczną: dla schodów są nią powtarzające się równoległe linie odpowiadające stopniom. Jeśli w zadaniu jest legenda/rysunek z wariantami znaków, porównaj liczbę i układ linii oraz to, czy symbol ma wyraźny zarys pola schodów.

Odpowiedzi niepoprawne w tego typu pytaniach zwykle reprezentują typowe pomyłki: wybór symbolu ogólnego dla obiektu przy budynku (np. wejścia), wybór znaku komunikacji bez stopni (np. dojścia) albo elementu o podobnym kształcie geometrycznym, ale innym znaczeniu. Poprawne oznaczenie schodów musi jednoznacznie wskazywać stopnie, czyli układ równoległych kresek w obrębie zarysu.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest znak umowny na mapie zasadniczej?
Znak umowny to ustandaryzowany symbol graficzny używany na mapie, aby jednoznacznie pokazać obiekt w terenie. Dzięki znakom umownym mapa jest czytelna niezależnie od autora opracowania, a różne obiekty (np. schody, ogrodzenia, budynki) da się szybko rozróżnić.
Jak rozpoznać na mapie zasadniczej symbol schodów prowadzących do budynku?
Najbardziej charakterystyczna cecha to układ równoległych krótkich linii (stopni) wewnątrz zarysu schodów. Jeżeli widzisz "kreski jak stopnie" ułożone obok siebie, zwykle oznacza to schody, a nie wejście czy dojście.
Dlaczego schody mają osobny symbol na mapie zasadniczej?
Schody są istotną informacją terenową, bo wskazują zmianę wysokości i mogą wpływać na dostępność dojścia do budynku. Oddzielny symbol pozwala uniknąć błędnej interpretacji, np. pomylenia schodów z płaskim chodnikiem albo podjazdem.
Czy schody na zewnątrz i wewnątrz budynku oznacza się tak samo na mapie zasadniczej?
Na mapie zasadniczej typowo przedstawia się elementy istotne w terenie i widoczne w rzucie. W praktyce największe znaczenie mają schody zewnętrzne (do wejścia). Szczegóły oznaczeń mogą zależeć od stosowanej legendy/standardu w danym opracowaniu.
Jakie są najczęstsze pomyłki przy rozpoznawaniu schodów na mapie?
Najczęściej myli się schody z podjazdem/rampą, z samym wejściem do budynku albo z innymi elementami o podobnym zarysie geometrycznym. Pomaga szukanie cechy wyróżniającej: schody mają powtarzalne równoległe linie odpowiadające stopniom.
Jak uczyć się znaków umownych do egzaminu technika geodety?
Skuteczne jest uczenie się "grupami": osobno znaki budynków, komunikacji, uzbrojenia i zagospodarowania. Do tego warto robić fiszki ze szkicami symboli oraz ćwiczyć na fragmentach mapy: najpierw rozpoznaj obiekt, potem nazwij symbol i sprawdź w legendzie.
Czy na egzaminie trzeba znać na pamięć całą legendę mapy zasadniczej?
Nie zawsze, ale trzeba znać najczęściej używane znaki oraz umieć je rozpoznawać w praktyce. Egzamin zwykle sprawdza kluczowe elementy treści mapy. Dobrą strategią jest opanowanie symboli "wysokiej częstości": budynki, ogrodzenia, schody, jezdnie, chodniki.
Jak odróżnić schody od rampy na mapie zasadniczej?
Schody rozpoznasz po "stopniach", czyli równoległych kreskach. Rampa/podjazd zwykle nie ma powtarzalnych stopni, a jej symbol bardziej sugeruje płynne pochylenie. Jeśli w zadaniu jest legenda, porównaj, czy znak pokazuje stopnie (schody) czy pochyłość (rampa).
Kiedy schody są ważne w opracowaniu geodezyjnym przy budynku?
Są ważne m.in. przy inwentaryzacji powykonawczej, aktualizacji mapy zasadniczej i przy opracowaniach dla projektantów. Schody wpływają na przebieg dojść, dostępność wejścia i zagospodarowanie terenu, dlatego ich poprawne przedstawienie zwiększa użyteczność mapy.
Jakie inne elementy przy wejściu do budynku często pojawiają się obok schodów na mapie?
Często obok schodów pojawia się podest, dojście/chodnik, krawężniki, murki oporowe, balustrady, a także elementy uzbrojenia terenu w pobliżu wejścia. W zadaniach egzaminacyjnych te elementy bywają "rozpraszaczami", więc warto je umieć odróżniać.
info

Około 50% zdających odpowiada poprawnie na to pytanie. trudne

Eksperci podkreślają: "Schody prowadzące do budynku na mapie zasadniczej oznacza się znakiem umownym schodów: prostokątnym zarysem z równoległymi krótkimi liniami (stopniami)."

Materiały:

  • Materiały dydaktyczne z kartografii geodezyjnej dotyczące znaków umownych
  • Legendę znaków umownych używaną w oprogramowaniu do mapy zasadniczej (ćwiczenia praktyczne)
  • Zestawy zadań egzaminacyjnych z rozpoznawania obiektów i symboli na mapach
