KWALIFIKACJA ELM2 - CZERWIEC 2019



PYTANIE NR 5.

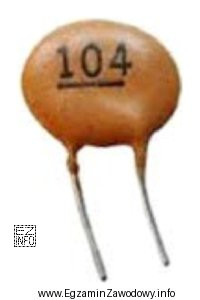

Który element elektroniczny przedstawiono na rysunku?
Ilustracja przedstawia kondensator ceramiczny, który jest elementem elektronicznym używanym w różnych układach
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Kondensator ceramiczny rozpoznaje się zwykle po małych gabarytach i niepolaryzowanej konstrukcji. W odróżnieniu od rezystorów nie ma typowych pasków barwnych, a od kondensatora elektrolitycznego różni się brakiem walcowej obudowy i oznaczeń biegunowości. Rezystor drutowy jest z reguły większy i wykonany jako element mocy.

Pełne wyjaśnienie:

W zadaniu chodzi o rozpoznanie elementu na podstawie jego wyglądu. Odpowiedź "Kondensator ceramiczny" jest właściwa, gdy przedstawiony element ma typowe cechy kondensatorów ceramicznych: niewielkie rozmiary, brak oznaczenia biegunowości oraz konstrukcję spotykaną w kondensatorach niepolaryzowanych (np. mały korpus/krążek lub mały prostopadłościan w zależności od wykonania).

Dlaczego pozostałe odpowiedzi nie pasują?

  • "Rezystor węglowy" jest najczęściej rozpoznawalny po oznaczeniach wartości w postaci pasków barwnych oraz charakterystycznym kształcie rezystora przewlekanego. Jeżeli na rysunku widać element bez takich oznaczeń i o typowej formie kondensatora, to wybór rezystora jest błędny.
  • "Rezystor drutowy" to zwykle rezystor mocy: większy gabarytowo, często w obudowie ceramicznej lub cementowej, przystosowany do oddawania ciepła. Jeśli element na rysunku jest mały i typowy dla torów sygnałowych/odsprzęgania, nie odpowiada to rezystorowi drutowemu.
  • "Kondensator elektrolityczny" jest najczęściej elementem polaryzowanym, zwykle w walcowej obudowie (tzw. "puszka") z wyraźnym oznaczeniem bieguna ujemnego oraz często podaną pojemnością i napięciem. Brak takich cech (walca i polaryzacji) przemawia przeciw tej odpowiedzi.

Wskazówka egzaminacyjna: przy identyfikacji elementów zawsze porównuj 2–3 cechy naraz (kształt, oznaczenia, polaryzacja, gabaryt). To zmniejsza ryzyko pomyłki wynikającej z pierwszego skojarzenia.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest kondensator ceramiczny i do czego służy?
Kondensator ceramiczny to kondensator, w którym dielektrykiem jest ceramika. Najczęściej stosuje się go do odsprzęgania zasilania, filtracji zakłóceń i pracy w torach sygnałowych. Zwykle jest niepolaryzowany, więc można go wlutować bez pilnowania bieguna.
Jak odróżnić kondensator ceramiczny od elektrolitycznego na płytce?
Elektrolityczny najczęściej ma walcową obudowę i oznaczenie biegunowości (np. pasek minusa). Ceramiczny zwykle jest mniejszy i nie ma oznaczeń plus/minus. Dodatkowo elektrolityczne częściej mają nadruk pojemności i napięcia na obudowie.
Dlaczego kondensator elektrolityczny ma oznaczoną polaryzację?
W wielu kondensatorach elektrolitycznych poprawna praca zależy od kierunku przyłożonego napięcia. Odwrócenie biegunowości może powodować wzrost prądu upływu, nagrzewanie, a nawet uszkodzenie elementu. Kondensatory ceramiczne z reguły są niepolaryzowane.
Jakie cechy wyglądu najczęściej wskazują na rezystor węglowy?
Rezystor węglowy (typowo przewlekany) często ma kształt małego walca z wyprowadzeniami po bokach oraz paski barwne oznaczające wartość i tolerancję. Jeśli element na rysunku nie ma takich pasków i przypomina kondensator, to wybór rezystora bywa wynikiem błędnego skojarzenia.
Co to jest rezystor drutowy i gdzie się go stosuje?
Rezystor drutowy to rezystor, w którym element oporowy wykonano z drutu oporowego. Stosuje się go często jako rezystor mocy (np. w układach ograniczania prądu, obciążeniach, zasilaczach), bo dobrze znosi większe straty cieplne niż małe rezystory sygnałowe.
Jakie są najczęstsze pomyłki przy rozpoznawaniu kondensatorów na egzaminie?
Typowe pomyłki to: mylenie małych kondensatorów z rezystorami (bo "wszystko wygląda podobnie"), ignorowanie polaryzacji przy elektrolitach oraz sugerowanie się tylko rozmiarem. Pomaga sprawdzenie kilku cech naraz: kształtu, napisów, pasków barwnych i znaków +/−.
Czy kondensator ceramiczny można wlutować w dowolną stronę?
W większości przypadków tak, ponieważ kondensator ceramiczny jest niepolaryzowany. Oznacza to, że nie ma wymaganego bieguna dodatniego ani ujemnego. Wyjątki mogą wynikać z konkretnej konstrukcji lub aplikacji, ale na poziomie egzaminu przyjmuje się brak polaryzacji.
Jak sprawdzić kondensator ceramiczny multimetrem?
Jeśli multimetr ma pomiar pojemności, ustaw tryb pomiaru pojemności i podłącz końcówki do wyprowadzeń kondensatora (dla ceramicznego kolejność nie ma znaczenia). Wynik porównaj z wartością znamionową. Przy bardzo małych pojemnościach dokładność multimetru może być ograniczona.
Kiedy stosuje się kondensatory ceramiczne zamiast elektrolitycznych?
Ceramiczne wybiera się często do tłumienia szybkich zakłóceń i pracy z wyższymi częstotliwościami oraz tam, gdzie liczą się małe rozmiary. Elektrolityczne częściej stosuje się do dużych pojemności (magazynowanie energii, wygładzanie zasilania), ale zwykle są większe i polaryzowane.
Jak przygotować się do zadań z rozpoznawania elementów elektronicznych?
Najlepiej ćwiczyć na zdjęciach i prawdziwych elementach: rozpoznawaj kształt, oznaczenia i typowe zastosowanie. Zrób własną "ściągę" cech: rezystor (paski), elektrolit (walec i polaryzacja), ceramika (mały, bez biegunów), drutowy (większy, mocy).
info

Około 68% zdających odpowiada poprawnie na to pytanie. średnie

Według specjalistów z branży: "Kondensator ceramiczny rozpoznaje się zwykle po małych gabarytach i niepolaryzowanej konstrukcji."
