KWALIFIKACJA ELE2 - STYCZEŃ 2019 (test 2)

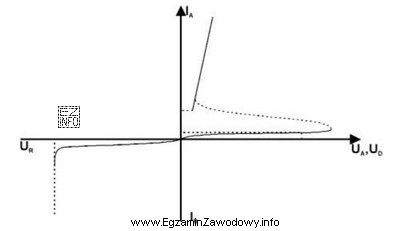

To wykres zależności prądu od napięcia (I-U), który pokazuje, jak element zachowuje się przy różnych polaryzacjach i poziomach napięcia.

Dzięki niemu odróżnisz np. diodę (próg przewodzenia), diodę Zenera (przebicie zaporowe) i elementy sterowane, takie jak tyrystor (przełączenie stanów).

Szukaj dwóch wyraźnych stanów: najpierw blokowanie (mały prąd mimo napięcia w kierunku przewodzenia), a potem nagłe "załączenie", po którym prąd rośnie szybko przy niewielkim wzroście napięcia.

To typowy ślad elementu przełączającego z podtrzymaniem przewodzenia.

Oba elementy są sterowane i mają nieliniowe charakterystyki, więc na pierwszy rzut oka mogą wyglądać podobnie.

Kluczowa różnica: triak jest dwukierunkowy (symetria dla obu polaryzacji), a tyrystor zwykle rozpatruje się jako jednokierunkowy w przewodzeniu.

Dioda Zenera ma kluczową cechę w kierunku zaporowym: po przekroczeniu napięcia przebicia zaczyna przewodzić i stabilizować napięcie.

Tyrystor natomiast kojarzy się z przełączaniem w kierunku przewodzenia po wyzwoleniu i z podtrzymaniem przewodzenia, a nie z typową stabilizacją zaporową.

W praktyce spotyka się elementy przełączające (np. tyrystory/triaki) oraz tranzystory mocy, zależnie od konstrukcji sterownika.

W układach zapłonu i sterowania obciążeniami (cewki, transformatory, grzałki) ważne jest dobranie elementu do prądu, napięcia oraz sposobu sterowania i chłodzenia.

Dioda prostownicza ma próg przewodzenia wynikający z właściwości złącza p-n, ale nie jest elementem sterowanym.

Nie występuje tu zjawisko wyzwolenia i "zatrzasku" przewodzenia. Po prostu wraz ze wzrostem napięcia w kierunku przewodzenia rośnie prąd zgodnie z charakterystyką diody.

Częsty błąd to wybieranie odpowiedzi po samej "nieliniowości" wykresu bez sprawdzenia kierunku przewodzenia i obszaru zaporowego.

Inny błąd to mylenie przebicia Zenera (zaporowo) z załączaniem elementu sterowanego (przewodzenie po wyzwoleniu). Warto analizować, w której ćwiartce wykresu dzieje się zjawisko.

Gdy serwisujesz lub diagnozujesz moduły sterujące urządzeń gazowych: zasilacze, sterowanie obciążeniami, układy zapłonowe i elementy wykonawcze.

Znajomość elementów mocy pomaga szybciej zrozumieć schemat i ocenić typowe usterki, np. zwarcie elementu mocy lub brak sterowania bramką.

Naucz się 3–4 "wzorców": dioda prostownicza (próg w przewodzeniu), dioda Zenera (przebicie zaporowe), tyrystor (przełączenie stanów), triak (symetria dwukierunkowa).

Potem ćwicz na rysunkach: zawsze sprawdzaj kierunek przewodzenia, punkt/obszar gwałtownej zmiany oraz to, czy element jest sterowany.

W tym typie zadania kluczowa informacja to kształt charakterystyki prądowo-napięciowej, czyli dane graficzne.

Sam tekst nie opisuje, czy wykres jest jednokierunkowy, gdzie występuje przebicie ani czy widać przełączenie stanów. To właśnie rysunek stanowi "treść merytoryczną" do interpretacji.
