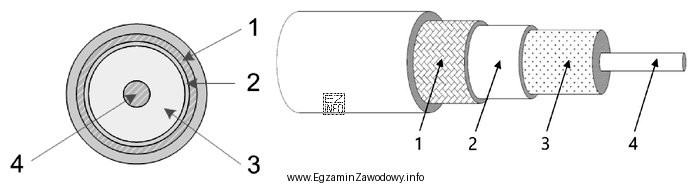

W kablu koncentrycznym poszczególne warstwy pełnią ściśle określone funkcje. Odpowiedź "Izolator" oznacza warstwę dielektryczną znajdującą się pomiędzy rdzeniem a ekranem. Jej zadaniem jest:
- zapewnienie separacji elektrycznej rdzenia od ekranu (ochrona przed zwarciem),
- utrzymanie stałej geometrii (odległości) między przewodnikami, co wpływa na impedancję falową i dopasowanie toru,
- ograniczenie strat i zniekształceń sygnału poprzez właściwy dobór materiału dielektrycznego.
Odpowiedź "Rdzeń" jest niepoprawna, ponieważ rdzeń to centralny przewodnik (żyła), którym płynie sygnał. Nie pełni roli separacyjnej i nie "otacza" go żadna warstwa o tej samej funkcji co izolator.
Odpowiedź "Ekran" jest niepoprawna, bo ekran (np. oplot i/lub folia) stanowi przewodnik zewnętrzny, którego celem jest ekranowanie przed zakłóceniami oraz zamknięcie toru w układzie koncentrycznym. Ekran nie jest warstwą izolacyjną między przewodnikami.
Odpowiedź "Osłona" (często nazywana płaszczem zewnętrznym) jest niepoprawna, bo dotyczy ochrony mechanicznej i środowiskowej kabla. Płaszcz jest zwykle najbardziej zewnętrzną warstwą i nie odpowiada za izolację między rdzeniem a ekranem.
Na egzaminie warto zapamiętać prostą zasadę: izolator/dielektryk zawsze jest między przewodnikami (rdzeń ↔ ekran), a płaszcz jest na zewnątrz i chroni całość.
