KWALIFIKACJA BUD8 - CZERWIEC 2020



PYTANIE NR 5.

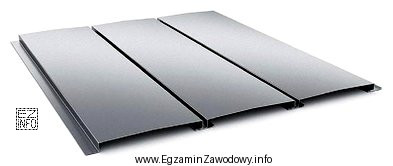

Który element systemu prefabrykowanych hal stalowych przedstawiono na rysunku?
Ilustracja przedstawia panel elewacyjny, który jest elementem systemu prefabrykowanych hal stalowych.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Panel elewacyjny to prefabrykowany element przegrody pionowej budynku, stanowiący obudowę ścian zewnętrznych hali. Na rysunku rozpoznaje się go po usytuowaniu w płaszczyźnie ściany, a nie w dachu, stropie czy w fundamencie. Pozostałe odpowiedzi dotyczą elementów poziomych lub połaci dachowej.

Pełne wyjaśnienie:

Pytanie sprawdza umiejętność identyfikacji elementu prefabrykowanego na podstawie rysunku. Panel elewacyjny jest elementem obudowy ściany zewnętrznej (przegrody pionowej). Jego podstawową funkcją jest osłona elewacji, przenoszenie obciążeń własnych oraz współpraca z konstrukcją hali (np. poprzez zamocowania do rygli/słupów), a w praktyce także zapewnienie szczelności i izolacyjności przegrody.

Dlaczego "Panel elewacyjny" jest poprawny?
Decyduje o tym typowe usytuowanie na rysunku: element znajduje się w płaszczyźnie ściany (pionowo), tworząc obudowę boczną hali, a nie pokrycie dachu ani element poziomy stropu/fundamentu. Na rysunkach detali często widać też charakterystyczne połączenia krawędziowe i sposób oparcia/zamocowania do konstrukcji.

Dlaczego pozostałe odpowiedzi są niepoprawne?

  • Panel dachowy – odnosi się do elementu połaci dachowej. Nawet jeśli przekrój profilu jest podobny, panel dachowy pracuje i jest sytuowany w dachu (skośnie lub poziomo) oraz ma inne detale połączeń i odwodnienia.
  • Płyta stropowa – to element poziomy tworzący strop między kondygnacjami. W halach stalowych strop może w ogóle nie występować, a jeśli występuje, rozpoznaje się go po oparciu na belkach/stropnicach i poziomym położeniu.
  • Płyta fundamentowa – jest elementem posadowienia, zlokalizowanym przy gruncie. Na rysunku zwykle towarzyszą jej warstwy podbudowy i podłoża, a geometria i detale są związane z przekazywaniem obciążeń na grunt.

Wskazówka egzaminacyjna: najpierw ustal na rysunku, czy element jest częścią przegrody pionowej (elewacja), połaci (dach), czy ustroju poziomego (strop/fundament). Dopiero potem dobieraj nazwę elementu – to zmniejsza ryzyko pomyłki wynikającej z podobieństwa kształtów prefabrykatów.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest panel elewacyjny w hali prefabrykowanej?
Panel elewacyjny to prefabrykowany element obudowy ściany zewnętrznej hali. Tworzy przegrodę pionową (elewację), współpracuje z konstrukcją nośną i zapewnia osłonę przed warunkami atmosferycznymi. Na rysunku szukaj go w płaszczyźnie ściany, nie w dachu ani w posadowieniu.
Jak odróżnić panel elewacyjny od panelu dachowego na rysunku?
Najprościej po położeniu i funkcji: elewacyjny jest w przegrodzie pionowej (ściana), a dachowy w połaci (dach). Dodatkowo panel dachowy częściej ma detale związane z odprowadzaniem wody i pracuje jako pokrycie, a elewacyjny jako osłona ściany.
Dlaczego płyta fundamentowa nie jest elementem elewacji?
Płyta fundamentowa należy do posadowienia i przekazuje obciążenia na grunt. Jest zlokalizowana przy podłożu i ma inne warstwy oraz detale niż obudowa ściany. Elewacja to przegroda pionowa nad poziomem terenu, a nie element pracujący w kontakcie z gruntem.
Co na rysunku wskazuje, że element jest stropem, a nie panelem ściennym?
Strop rozpoznaje się po poziomym usytuowaniu i oparciu na elementach nośnych (belkach/ścianach). Panel ścienny (elewacyjny) jest pionowy i stanowi obudowę boczną. Zwracaj uwagę na kierunek podparcia i miejsce w układzie konstrukcyjnym.
Jakie błędy najczęściej popełnia się przy rozpoznawaniu prefabrykatów na rysunku?
Typowe błędy to: kierowanie się tylko kształtem przekroju bez analizy lokalizacji elementu, mylenie nazw (dach/elewacja), oraz ignorowanie oznaczeń rysunkowych. Pomaga zasada: najpierw określ, czy to przegroda pionowa, dach czy element poziomy.
Czy w halach stalowych zawsze występuje płyta stropowa?
Nie. Wiele hal stalowych jest jednokondygnacyjnych i nie ma stropu w sensie konstrukcyjnym. Jeśli strop występuje (np. antresola), to jest element poziomy o innym układzie podparcia niż panele obudowy. Na egzaminie kluczowe jest czytanie rysunku, nie założenia "z góry".
Jakie cechy rysunku warto sprawdzić przed wyborem odpowiedzi w takim pytaniu?
Sprawdź kolejno: położenie (pion/poziom/skos), sposób podparcia (do słupa/rygla, do gruntu, na belkach), oraz kontekst detalu (ściana, dach, posadzka). Dopiero potem dopasuj nazwę: elewacja, dach, strop, fundament.
Kiedy na budowie spotyka się płyty fundamentowe i jak je rozpoznać?
Płyty fundamentowe spotyka się na etapie posadowienia obiektu. Rozpoznasz je po lokalizacji przy gruncie i obecności warstw podbudowy, izolacji lub chudego betonu w detalach. Nie są elementem obudowy ścian ani dachu, tylko podstawą przenoszenia obciążeń.
Dlaczego w pytaniach z rysunkiem liczy się kontekst, a nie tylko nazwa elementu?
W prefabrykacji wiele elementów ma podobne kształty, ale różni je funkcja i miejsce wbudowania. Kontekst rysunku (ściana/dach/fundament) ogranicza możliwe odpowiedzi do jednej poprawnej. To umiejętność praktyczna: na budowie dobór elementu wynika z dokumentacji i lokalizacji.
Jak przygotować się do zadań egzaminacyjnych z rozpoznawania elementów na rysunku?
Ćwicz na zestawach rysunków: najpierw rozpoznawaj rodzaj przegrody (ściana, dach, strop, fundament), potem detale oparcia i połączeń. Rób krótkie notatki z typowych cech rozpoznawczych. Pomaga też przegląd kart katalogowych prefabrykatów i ich przekrojów.
info

To pytanie poprawnie rozwiązuje 68% zdających egzamin. średnie

Według specjalistów z branży: "Panel elewacyjny to prefabrykowany element przegrody pionowej budynku, stanowiący obudowę ścian zewnętrznych hali."

Materiały:

  • Podręczniki i materiały szkolne do czytania rysunku budowlanego (rzuty/przekroje/detale)
  • Karty katalogowe producentów prefabrykatów (ścienne, dachowe, stropowe, fundamentowe) – w zakresie identyfikacji przekrojów
  • Zestawy przykładowych rysunków detali hal i ćwiczenia z rozpoznawania elementów
