KWALIFIKACJA BUD12 - STYCZEŃ 2016



PYTANIE NR 1.

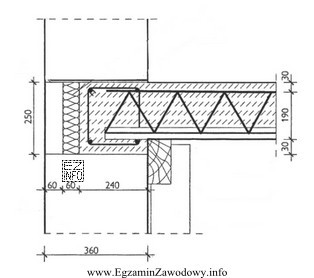

Na rysunku przedstawiono szczegół oparcia stropu gęstożebrowego na ścianie zewnętrznej z betonu komórkowego. Całkowita wysokość tego stropu wynosi
Ilustracja przedstawia szczegół techniczny oparcia stropu gęstożebrowego na ścianie zewnętrznej wykonanej z betonu
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Wysokość całkowitą stropu należy odczytać z wymiaru obejmującego cały przekrój stropu, a nie z wymiarów cząstkowych poszczególnych warstw lub elementów. Z detalu oparcia (przekrój) wynika, że suma składowych daje łącznie 220 mm, co odpowiada wysokości całkowitej.

Pełne wyjaśnienie:

W zadaniach opartych na detalu rysunkowym kluczowe jest rozpoznanie, który wymiar dotyczy całości, a które odnoszą się tylko do fragmentów przekroju (np. warstwy nadbetonu, elementu pustakowego, żeber, warstwy wyrównawczej czy tynku). "Całkowita wysokość stropu" oznacza wymiar mierzony od dolnej do górnej krawędzi konstrukcji stropu w pokazanym przekroju.

Odpowiedź "220 mm" jest poprawna, ponieważ na rysunku taki wymiar opisuje pełną wysokość stropu (wymiar obejmuje cały przekrój, a strzałki/linie odniesienia wskazują skrajne powierzchnie stropu).

Dlaczego pozostałe propozycje są błędne?

  • "190 mm" zwykle odpowiada jednemu z wymiarów cząstkowych albo wysokości samego elementu stropowego bez uwzględnienia dodatkowej warstwy (np. nadbetonu lub warstwy wykończeniowej wskazanej na detalu).
  • "250 mm" to typowy błąd polegający na doliczeniu niewłaściwego elementu (np. fragmentu ściany, wieńca lub warstwy, która na rysunku nie wchodzi w definicję "wysokości stropu"), albo na odczycie wymiaru z innego miejsca detalu.
  • "300 mm" jest zbyt duże w stosunku do wymiarowania detalu i zwykle wynika z pomylenia wysokości stropu z innym wymiarem pionowym w węźle (np. wysokością części ściany/ocieplenia lub całego węzła konstrukcyjnego).

Wskazówka egzaminacyjna: najpierw znajdź na rysunku linię wymiarową, która obejmuje pełny przekrój stropu (od spodu do góry), a dopiero potem porównuj ją z odpowiedziami. Jeśli widzisz kilka wymiarów w pionie, sprawdź, czy strzałki wymiaru wskazują skrajne powierzchnie stropu, a nie warstwę pośrednią.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co oznacza "całkowita wysokość stropu" na rysunku budowlanym?
To wymiar obejmujący cały przekrój stropu w pionie, mierzony między jego skrajnymi powierzchniami (od spodu do góry konstrukcji). Nie jest to wysokość pojedynczej warstwy ani elementu (np. pustaka), tylko wartość odnosząca się do całej grubości stropu.
Jak odróżnić wymiar całkowity od wymiarów cząstkowych na detalu stropu?
Wymiar całkowity ma linię wymiarową i strzałki wskazujące skrajne krawędzie stropu. Wymiary cząstkowe odnoszą się do pojedynczych warstw/elementów i zwykle kończą się na granicach tych warstw. Zawsze sprawdź, do jakich powierzchni dochodzą linie pomocnicze.
Dlaczego w takich zadaniach nie trzeba nic obliczać?
Bo celem jest sprawdzenie umiejętności czytania rysunku: właściwego zidentyfikowania linii wymiarowej i poprawnego odczytu wartości w mm. Obliczenia pojawiają się dopiero wtedy, gdy rysunek podaje tylko wymiary warstw bez sumy, a pytanie wymaga zsumowania.
Co najczęściej myli uczniów przy odczycie wysokości stropu gęstożebrowego?
Najczęściej mylone są: wymiar samego elementu stropowego z wymiarem całkowitym oraz wymiary dotyczące węzła (np. fragment ściany, wieniec, warstwa wykończeniowa). Błąd wynika z patrzenia na liczby bez sprawdzenia, czego dotyczy dana linia wymiarowa.
Jakie elementy mogą wchodzić w wysokość stropu na przekroju?
Zależy od systemu, ale zwykle są to elementy nośne stropu (żebra i wypełnienie) oraz ewentualna warstwa nadbetonu, jeśli stanowi część konstrukcji pokazanej na rysunku. Warstwy wykończeniowe (np. posadzka) mogą być wymiarowane osobno i nie zawsze wchodzą w "wysokość stropu".
Kiedy na rysunku stropu pojawia się kilka różnych wysokości?
Gdy detal pokazuje jednocześnie konstrukcję stropu oraz warstwy ponad nim (posadzka, izolacje) i pod nim (tynk, sufit). Wtedy część wymiarów dotyczy warstw, a część dotyczy całej konstrukcji. Trzeba odczytać tę wartość, o którą pyta zadanie.
Jak sprawdzić, czy odczytana wartość dotyczy stropu, a nie ściany?
Sprawdź, gdzie kończą się linie odniesienia wymiaru. Jeśli obejmują obszar stropu (jego górę i spód), to dotyczy stropu. Jeśli jedna z linii dochodzi do elementu ściany (np. wieńca, nadproża), to prawdopodobnie jest to wymiar węzła, a nie samej wysokości stropu.
Czy jednostka mm zawsze jest podawana na rysunkach budowlanych?
W praktyce rysunki budowlane w Polsce bardzo często są wymiarowane w milimetrach jako jednostce domyślnej, ale nie zawsze jest to dopisane przy każdej liczbie. Na egzaminie warto przyjąć mm, jeśli odpowiedzi są w mm, a rysunek nie wskazuje innej jednostki w opisie.
Jak przygotować się do zadań z odczytu detali stropów na egzamin BUD.1?
Ćwicz rozpoznawanie przekrojów i detali oraz szybkie wyszukiwanie linii wymiarowych. Rozwiązuj zadania, w których trzeba wskazać: grubość/ wysokość elementu, oparcie na ścianie, położenie wieńca i warstw. Skupiaj się na tym, co obejmuje wymiar, a nie na samych liczbach.
Jakie błędy warto sprawdzić przed zaznaczeniem odpowiedzi w teście?
Przed wyborem odpowiedzi upewnij się, że: (1) odczytujesz wymiar całkowity, a nie cząstkowy, (2) nie dodajesz warstw, o które nie pyta zadanie, (3) nie mylisz wymiarów z różnych miejsc detalu, (4) jednostki są zgodne z odpowiedziami. To zwykle eliminuje większość pomyłek.
