Pytanie dotyczy rozpoznania, dla której stopy fundamentowej nie trzeba wyprowadzać dodatkowych prętów do połączenia ze zbrojeniem podłużnym słupa. W praktyce pręty takie nazywa się często prętami startowymi (wyprowadzanymi) i są one potrzebne wtedy, gdy zbrojenie słupa ma zostać zakotwione/połączone w fundamencie w sposób zapewniający ciągłość pracy zbrojenia.

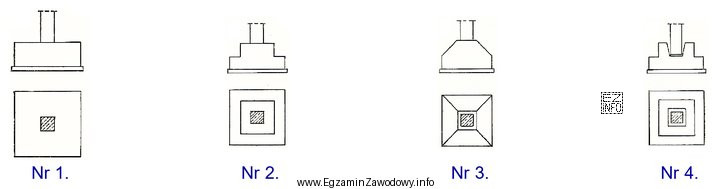

Odpowiedź "Stopy nr 4." jest poprawna, ponieważ z przedstawionego w zadaniu detalu wynika, że w tej stopie nie przewidziano dodatkowych prętów wyprowadzanych do słupa (czyli nie ma wymogu wykonywania osobnych wyprowadzeń ponad zbrojenie podstawowe stopy). To typowe zadanie na czytanie rysunku zbrojeniowego: należy odszukać numer stopy i sprawdzić, czy na detalu zaznaczono pręty wyprowadzane (ich średnice, ilość, długości zakotwienia, ewentualne haki) albo odpowiednią uwagę w opisie/legendzie.
Pozostałe odpowiedzi są niepoprawne, ponieważ wskazują stopy, dla których na detalu przewidziano konieczność wykonania połączenia słupa z fundamentem za pomocą dodatkowych prętów wyprowadzanych (albo wprost zaznaczono takie pręty, albo opis detalu wymaga ich wykonania). Typowy błąd polega na tym, że zdający:
- patrzy na sam kształt stopy, a nie na oznaczenia zbrojenia i uwagi,
- myli zbrojenie rozdzielcze/siatki w stopie z prętami wyprowadzanymi do słupa,
- nie wiąże numeru stopy w pytaniu z odpowiednim rysunkiem/symbolem na ilustracji.
Wskazówka egzaminacyjna: najpierw zidentyfikuj numer stopy, potem sprawdź, czy w strefie słupa oznaczono osobne pręty "wychodzące" ze stopy (z podanymi długościami/zakotwieniem). Dopiero na końcu porównuj z odpowiedziami, aby uniknąć wyboru "na pamięć" zamiast na podstawie detalu.
