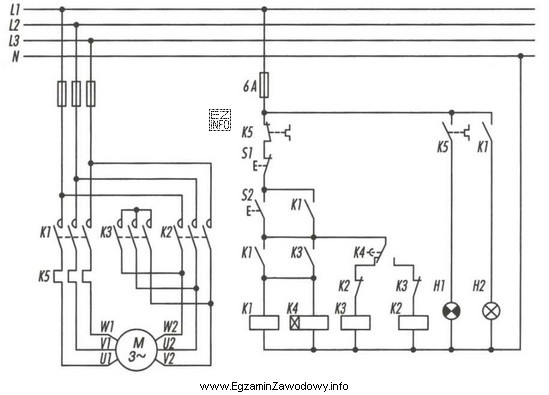

W układach sterowania (także spotykanych przy automatyce urządzeń i instalacji technicznych) elementy są identyfikowane zarówno oznaczeniem literowo-cyfrowym (np. K4), jak i symbolem graficznym na schemacie. W wielu konwencjach rysunkowych litera K jest używana dla przekaźników/styczników, a liczba (np. 4) to kolejny numer elementu w danym obwodzie.
Odpowiedź "Przekaźnik czasowy." jest właściwa wtedy, gdy przy elemencie K4 na schemacie widoczna jest cecha czasowa (np. oznaczenie zwłoki, funkcji opóźnienia, symbol związany z odmierzaniem czasu lub nastawą). Przekaźnik czasowy służy do realizacji funkcji typu: opóźnione załączenie, opóźnione wyłączenie, impuls czasowy, podtrzymanie czasowe itp. Takie funkcje są typowe dla sekwencji sterowania (rozruch, przewietrzanie, zwłoki blokad), a nie dla samych zabezpieczeń zwarciowych.
Dlaczego pozostałe odpowiedzi są błędne w tym kontekście?
- "Wyzwalacz zwarciowy." – jest elementem związanym z aparatem zabezpieczeniowym, którego zadaniem jest szybkie wyłączenie przy zwarciu. Na schematach bywa rysowany i opisywany inaczej niż przekaźnik sterowniczy, a jego rola jest stricte ochronna.
- "Wyzwalacz napięciowy." – służy do wyzwolenia (np. wyłączenia aparatu) przy spadku lub zaniku napięcia albo przy podaniu napięcia sterującego, zależnie od konstrukcji. To nadal element wyzwalający aparat, a nie typowy przekaźnik realizujący zwłokę czasową w logice sterowania.
- "Przekaźnik termobimetalowy." – kojarzony jest z zabezpieczeniem przeciążeniowym (termicznym) i ma charakter "termiczny", a nie "czasowy". Może mieć opóźnienie wynikające z bezwładności cieplnej, ale na schemacie jest identyfikowany inną funkcją i inną symboliką niż przekaźnik czasowy.
Na egzaminie warto stosować prostą strategię: najpierw odczytaj symbol graficzny (czy jest elementem czasowym, termicznym, wyzwalaczem aparatu), a dopiero potem użyj oznaczenia K4 jako identyfikatora konkretnej sztuki elementu w obwodzie.
