KWALIFIKACJA ELE5 - STYCZEŃ 2015



PYTANIE NR 13.

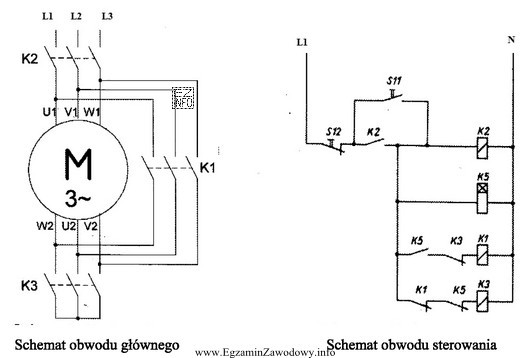

Który element w przedstawionym układzie sterowania rozruchem silnika trójfazowego (zero-gwiazda-trójkąt) uległ uszkodzeniu, jeżeli pomimo prawidłowej nastawy czasowej przekaźnika nie następuje przełączenie uzwojeń silnika z gwiazdy w trójkąt?
Który element w przedstawionym układzie sterowania rozruchem silnika
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Jeżeli pomimo prawidłowej nastawy czasowej przekaźnika nie następuje przełączenie uzwojeń silnika z gwiazdy w trójkąt, oznacza to, że przekaźnik czasowy K5, który odpowiada za to przełączenie, nie działa prawidłowo. Uszkodzenie cewki przekaźnika K5 uniemożliwia przyciągnięcie kotwicy i zamknięcie obwodu, co jest niezbędne do przełączenia styczników K3 i K1, odpowiedzialnych za zmianę konfiguracji uzwojeń z gwiazdy na trójkąt.
