W programowaniu CNC komenda G1 oznacza ruch roboczy z interpolacją liniową, czyli przejazd po odcinku prostym do zadanego punktu końcowego. W bloku typu "G1 X… Y…" kluczowe jest to, że wartości przy osiach (X, Y) opisują położenie punktu docelowego, do którego ma dojechać narzędzie.

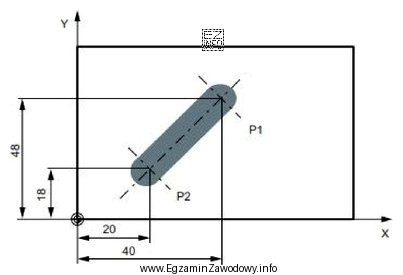

Dlatego odpowiedź "G1 X20 Y18" jest poprawna wtedy, gdy punkt P2 na dołączonym rysunku ma współrzędne X=20 i Y=18. Taki blok jednoznacznie wskazuje koniec ruchu w płaszczyźnie XY (z punktu P1 do punktu P2).
Dlaczego pozostałe propozycje są niepoprawne:
- "G1 X18 Y20" prowadzi do innego punktu (18,20). To typowy błąd polegający na zamianie wartości lub przestawieniu liczb, gdy na rysunku występują podobne współrzędne.
- "G1 X40 Y48" także wskazuje inny punkt docelowy. Często jest to wybór "na oko" (większe liczby), bez sprawdzenia rzeczywistych współrzędnych P2.
- "G1 X48 Y40" ponownie zmienia cel ruchu oraz dodatkowo może wynikać z odwrócenia osi X i Y w porównaniu do tego, co wynika z układu współrzędnych na rysunku.
Wskazówka egzaminacyjna: zawsze czytaj blok G-code w kolejności znaczeń: najpierw rodzaj ruchu (np. G0/G1), potem punkt końcowy (X/Y/Z). Pytanie dotyczy ruchu z P1 do P2, więc porównujesz współrzędne P2 z wartościami w bloku.
