KWALIFIKACJA MEC5 - CZERWIEC 2024



PYTANIE NR 29.
Który fragment programu sterującego zawiera informacje umożliwiające wykonanie gwintu M16 o skoku równym 2 mm?

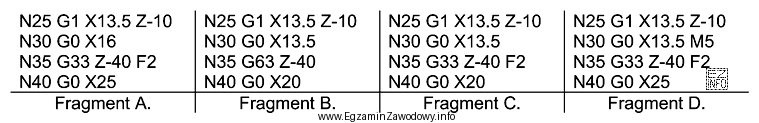

Ilustracja przedstawia fragmenty programu sterującego dla obrabiarek skrawających, które są częścią egzaminu zawodowego dla
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Gwint M16 o skoku 2 mm rozpoznaje się po tym, że w zapisie toczenia gwintu (cykl lub ruch zsynchronizowany) występuje parametr skoku/posuwu na obrót równy 2 mm oraz informacja odpowiadająca średnicy nominalnej ok. 16 mm.
Dlatego poprawny jest fragment, w którym te dane są podane.

Pełne wyjaśnienie:

Gwint metryczny oznaczony jako M16×2 ma dwie kluczowe informacje: średnicę nominalną 16 mm oraz skok (pitch) 2 mm. W praktyce programowania CNC (zwłaszcza na tokarkach) te informacje muszą pojawić się w tym miejscu programu, które steruje samym nacinaniem gwintu, czyli w cyklu gwintowania albo w bloku ruchu gwintującego.

Jak rozpoznać właściwy fragment programu?

  • W toczeniu gwintu skok jest równy posuwowi na jeden obrót wrzeciona. Oznacza to, że program musi zawierać zapis, z którego wynika "2 mm na obrót" (w zależności od sterowania może to być parametr posuwu w odpowiednim trybie lub parametr cyklu).
  • Druga informacja to wymiar związany z gwintem M16: w cyklu/parametrach pojawia się wartość odpowiadająca średnicy (np. średnica zewnętrzna/zadana średnica po gwincie, w zależności od przyjętego sposobu programowania i tego, czy pracujemy na średnicy czy promieniu).
  • Sam opis narzędzia, dojazd, odjazd, czy ustawienia obrotów wrzeciona nie wystarczą, jeśli nie ma tam jednoznacznego parametru skoku/posuwu odpowiadającego 2 mm.

Dlaczego pozostałe fragmenty bywają wybierane błędnie?

  • Fragment może zawierać samo "M16" w komentarzu lub nazwie operacji, ale bez parametru skoku — komentarz nie steruje obróbką.
  • Fragment może dotyczyć dojazdu/odejścia albo ustawień (chłodziwo, obroty), co nie definiuje geometrii gwintu.
  • Fragment może zawierać cykl, ale z innym posuwem/parametrem pitch — wtedy gwint miałby inną zwojność niż 2 mm.

Właściwy wybór to ten fragment, który jednocześnie wskazuje gwintowanie oraz zawiera parametry pozwalające uzyskać skok 2 mm dla gwintu o wymiarze odpowiadającym M16. Tylko taki zapis umożliwia wykonanie gwintu M16×2 zgodnie z wymaganiem zadania.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co oznacza zapis gwintu M16×2 w praktyce obróbki skrawaniem?
Zapis M16×2 oznacza gwint metryczny o średnicy nominalnej 16 mm i skoku 2 mm. Skok 2 mm to odległość, o jaką przesuwa się zarys gwintu wzdłuż osi na jeden pełny obrót. W programie CNC musi to odpowiadać parametrowi skoku/posuwu na obrót w gwintowaniu.
Jak rozpoznać w programie CNC, że gwint ma skok 2 mm?
Szukaj bloku/cyklu, który wykonuje gwintowanie (a nie dojazd czy obroty) i zawiera parametr skoku/posuwu odpowiadający 2 mm na obrót. W zależności od sterowania będzie to wartość posuwu w trybie zsynchronizowanym lub parametr w cyklu gwintowania.
Dlaczego skok gwintu wiąże się z posuwem na obrót wrzeciona?
Podczas toczenia gwintu ruch w osi musi być zsynchronizowany z obrotem wrzeciona. Jeśli na jeden obrót narzędzie przesuwa się o 2 mm wzdłuż osi, powstaje gwint o skoku 2 mm. Gdy posuw na obrót jest inny, zmienia się skok i gwint nie będzie zgodny z oznaczeniem.
Jakie dane w programie są niezbędne, żeby wykonać gwint M16×2?
Minimalnie potrzebujesz informacji, że wykonywane jest gwintowanie, parametru skoku/posuwu 2 mm oraz wartości związanej ze średnicą (odpowiednia średnica zadana dla gwintu M16, zależnie od tego, czy programujesz na średnicy czy na promieniu). Same obroty lub chłodziwo nie definiują gwintu.
Czy sama informacja "M16" w komentarzu programu wystarczy do wykonania gwintu?
Nie. Komentarz nie steruje ruchem maszyny. O wykonaniu gwintu decyduje blok/cykl gwintowania i jego parametry (skok/posuw na obrót, wartości wymiarowe, liczba przejść itp.). Na egzaminie trzeba wskazać fragment, w którym te parametry są zapisane, a nie tylko opisane słownie.
Jakie są typowe błędy przy wskazywaniu fragmentu programu do gwintowania?
Częsty błąd to wybór fragmentu z ustawieniami wrzeciona lub narzędzia zamiast bloku, który rzeczywiście tnie gwint. Inny błąd to mylenie skoku z posuwem w mm/min. W gwintowaniu kluczowe jest 2 mm na obrót, a nie dowolna wartość posuwu.
Kiedy w programie CNC pojawia się informacja o skoku gwintu?
Informacja o skoku pojawia się w momencie zapisu właściwego przejścia gwintującego: w cyklu gwintowania albo w linii ruchu zsynchronizowanego. Zwykle jest to parametr posuwu/pitch, bez którego sterowanie nie wygeneruje poprawnej zwojności gwintu.
Jakie polecenia w CNC najczęściej wiążą się z toczeniem gwintów?
Różne sterowania stosują różne komendy i cykle (np. cykle gwintowania lub ruchy gwintujące). Na egzaminie ważne jest nie tyle zapamiętanie nazw, co rozpoznanie, że dany blok zawiera parametry gwintu: skok/posuw na obrót i wartości średnicy. Bez tych danych blok nie opisuje gwintowania.
Dlaczego pytania o "fragment programu" często wymagają ilustracji z kodem?
Ponieważ odpowiedzi typu "Fragment A/B/C/D" odnoszą się do konkretnych bloków kodu pokazanych na rysunku lub w załączniku. Bez wglądu w te fragmenty nie da się odczytać parametrów (np. skoku 2 mm). W praktyce egzaminacyjnej zawsze analizuje się treść bloków, nie samą literę.
Jak się uczyć rozpoznawania parametrów gwintu w programach CNC na egzamin?
Ćwicz na przykładowych programach: zaznaczaj blok, który wykonuje gwintowanie, i wypisuj z niego parametry (skok/posuw na obrót, średnica, długość gwintu). Porównuj z oznaczeniami typu M16×2. Dobrą metodą jest "checklista": czy jest gwintowanie? czy jest 2 mm? czy jest wymiar dla M16?
info

Statystycznie 57% uczniów zna prawidłową odpowiedź. średnie

Źródła:

  • ISO 261: ISO general purpose metric screw threads — General plan (oznaczenie gwintów M i skok znormalizowany)

Materiały:

  • Instrukcja programowania danego sterowania CNC (dział: toczenie gwintów, cykle gwintowania)
  • Podstawy technologii obróbki skrawaniem: toczenie gwintów (zależność skok–posuw)
  • Tablice gwintów metrycznych ISO (oznaczenia M i skoki znormalizowane)
