Kwalifikacje w zawodzie - testy zawodowe on-line i arkusze

KWALIFIKACJA MOT2 - STYCZEŃ 2016



PYTANIE NR 17.

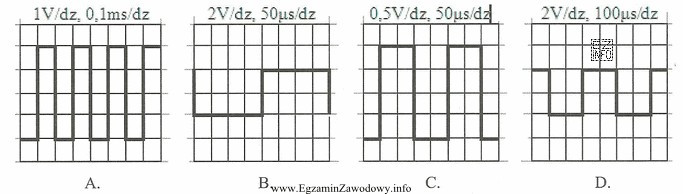

Który oscylogram przedstawia przebieg sterujący o następujących parametrach amplitudowo-czasowych, tzn. Upp = 4 V, f = 5 kHz, ww - 50%?
Który oscylogram przedstawia przebieg sterujący o następują
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź A jest poprawna, ponieważ oscylogram A przedstawia przebieg o amplitudzie 4 V, częstotliwości 5 kHz i współczynniku wypełnienia 50%, co jest zgodne z podanymi parametrami.
