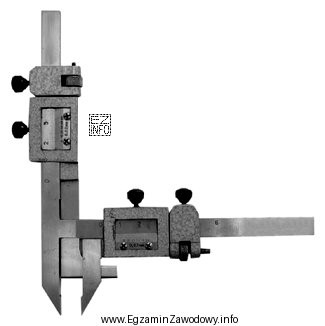

W pytaniu chodzi o rozróżnienie, który parametr można odczytać wprost z przyrządu pokazanego na zdjęciu (czyli bez przeliczania i bez wyznaczania parametrów z zależności geometrycznych).
Parametr "grubość zęba" odnosi się do wymiaru pojedynczego zęba (mierzonego na określonej wysokości/profilu, zależnie od metody). Przyrządy przeznaczone do pomiarów uzębień pozwalają przyłożyć powierzchnie pomiarowe do boków zęba i uzyskać wynik w milimetrach jako wartość wymiaru liniowego, czyli pomiar bezpośredni.
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- "Moduł zęba" jest wielkością opisującą uzębienie (powiązaną z podziałką i średnicą podziałową). W praktyce warsztatowej nie odczytuje się go zwykle "wprost" jednym przyłożeniem takiego przyrządu; częściej wyznacza się go pośrednio (np. na podstawie innych danych, pomiarów i zależności).
- "Średnica podziałowa" jest średnicą teoretyczną związaną z geometrią współpracy kół. Nie jest to typowy wymiar, który mierzy się bezpośrednio standardowym przyłożeniem przyrządu do zębów; zwykle wymaga wyznaczenia z geometrii lub dokumentacji.
- "Szerokość rowka wpustowego" dotyczy połączenia wpustowego w piaście/otworze koła, a nie uzębienia. Do tego stosuje się inne metody (np. pomiar szczękami wewnętrznymi, sprawdziany), więc nie jest to właściwy wybór dla przyrządu do uzębień.
Wskazówka egzaminacyjna: jeśli odpowiedzi mieszają parametry uzębienia i elementów piasty (rowek), najpierw rozstrzygnij, czy przyrząd z fotografii służy do zębów czy do otworów/rowków. To szybko eliminuje odpowiedzi niepasujące do zakresu pomiaru.
