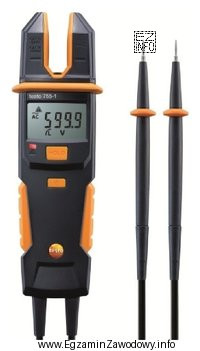

W elektroenergetyce podstawowe parametry opisujące obwody to m.in. napięcie, moc, częstotliwość oraz (w układach AC) przesunięcie fazowe. Pytanie wymaga rozpoznania, jaki parametr został zmierzony przy użyciu przyrządu z ilustracji.
Odpowiedź "Napięcie" jest poprawna, jeżeli pokazany przyrząd jest woltomierzem albo multimetrem ustawionym na pomiar napięcia (typowo rozpoznawalne po oznaczeniu V, zakresach w woltach lub zaciskach opisanych jako wejście napięciowe). W praktyce technik energetyk bardzo często kontroluje napięcie zasilania i napięcia w punktach instalacji podczas montażu, uruchamiania i eksploatacji.
- "Moc" – moc elektryczna nie jest bezpośrednio mierzona klasycznym woltomierzem. Do pomiaru mocy stosuje się watomierze lub analizatory mocy/energii, a w prostych zadaniach oblicza się ją z zależności (np. z napięcia i prądu) – wymaga to jednak dodatkowych danych i zwykle dodatkowego pomiaru prądu.
- "Częstotliwość" – częstotliwość mierzy miernik częstotliwości lub multimetr z funkcją Hz. Sam pomiar napięcia (V) nie jest pomiarem częstotliwości, choć oba parametry dotyczą przebiegów AC.
- "Przesunięcie fazowe" – przesunięcie fazowe (kąt fazowy) wymaga porównania dwóch przebiegów (np. napięcia i prądu albo dwóch napięć) i zwykle jest mierzone fazomierzem, analizatorem jakości energii lub wyznaczane metodami pomiarowymi. Typowy przyrząd do napięcia nie podaje bezpośrednio kąta fazowego.
Wskazówka egzaminacyjna: na ilustracjach najczęściej kluczowe są: symbol wielkości (V, A, W, Hz), jednostka na skali, oraz opis gniazd pomiarowych. To one decydują, czy chodzi o napięcie, moc, częstotliwość czy wielkości fazowe.
