KWALIFIKACJA ELE6 + ELE7 - CZERWIEC 2023

Wyjaśnienie poprawnej odpowiedzi:

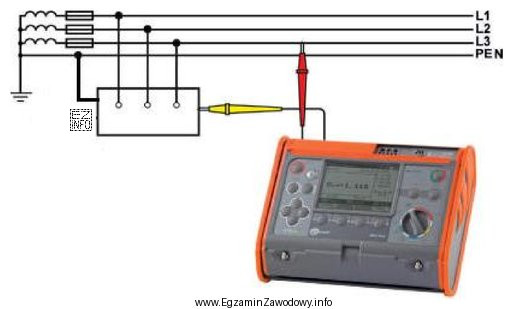

Schemat przedstawia pomiar impedancji pętli zwarcia, co można rozpoznać po sposobie podłączenia przewodów pomiarowych miernika do instalacji elektrycznej. Przewody L1, L2, L3 są podłączone do odpowiednich faz, a przewód PEN do przewodu ochronnego. Pomiar ten jest wykonywany w celu określenia wartości impedancji pętli zwarcia, co jest niezbędne do prawidłowego doboru zabezpieczeń nadprądowych i zapewnienia bezpieczeństwa użytkowania instalacji elektrycznej.
