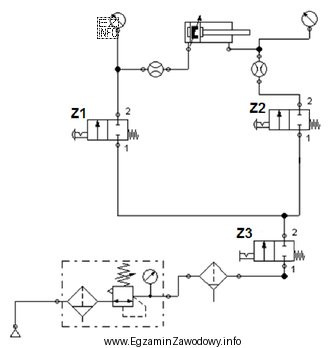

W układach pneumatycznych pojęcie badania szczelności najczęściej odnosi się do sprawdzenia, czy element nie powoduje niepożądanych ubytków sprężonego powietrza (np. przez zużyte uszczelnienia lub mikronieszczelności). W przedstawionym typowym układzie elementem, który jest bezpośrednio związany z pracą na ciśnieniu w dwóch przestrzeniach roboczych i którego stan uszczelnień ma kluczowe znaczenie, jest siłownik pneumatyczny.
Odpowiedź "Siłownik pneumatyczny." jest poprawna, ponieważ:
- siłownik ma uszczelnienia tłoka i tłoczyska, a ich zużycie daje objawy wycieków i spadku efektywnej siły,
- nieszczelność siłownika może powodować spadek ciśnienia w komorach, brak utrzymania pozycji lub niestabilną pracę,
- to element wykonawczy, którego szczelność często weryfikuje się w ramach uruchamiania i konserwacji (kontrola stanu uszczelnień, testy na spadek ciśnienia, obserwacja "syczenia").
Pozostałe odpowiedzi są nieprawidłowe w kontekście tego typu pytania, ponieważ dotyczą elementów, które w schemacie pełnią głównie funkcje sterowania lub przygotowania medium, a nie są typowym wskazaniem podzespołu "badanego pod względem szczelności" jako element wykonawczy:
- "Zawór Z3." – zawór jest elementem sterującym przepływem i kierunkiem powietrza; jego usterki częściej rozpatruje się jako zacięcia, nieszczelności wewnętrzne lub błędy przełączeń, ale w zadaniach szkolnych "badanie szczelności" zwykle przypisuje się siłownikowi (uszczelnienia komór roboczych).
- "Zawór Z1." – analogicznie: jest to element sterowania, a nie podzespół wykonawczy. Sama obecność oznaczenia "Z1" nie przesądza o tym, że to on jest typowo obiektem próby szczelności.
- "Zespół przygotowania powietrza." – jego zadaniem jest filtracja, redukcja ciśnienia i ewentualne smarowanie. Może wpływać na parametry zasilania, ale nie jest standardowo wskazywany jako "badany pod względem szczelności" w sensie podzespołu wykonawczego w pokazanym układzie.
Wskazówka egzaminacyjna: gdy pytanie wymaga wyboru elementu "badanego pod względem szczelności", w pierwszej kolejności analizuj element wykonawczy (siłownik/silnik pneumatyczny), bo to on ma największe znaczenie dla utrzymania ciśnienia w komorach roboczych i jest typowym miejscem zużycia uszczelnień.
