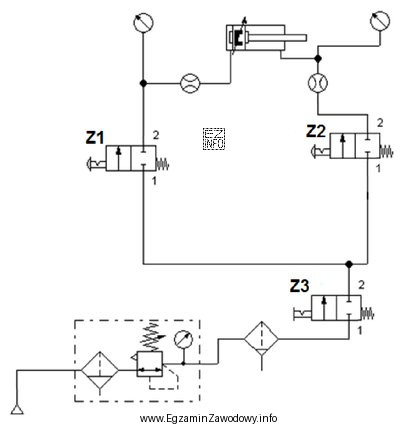

W diagnostyce układów pneumatycznych "badanie szczelności" najczęściej odnosi się do sprawdzenia, czy powietrze nie ucieka z komór roboczych elementu wykonawczego. Elementem szczególnie wrażliwym na nieszczelności jest siłownik pneumatyczny, ponieważ ma uszczelnienia tłoka oraz uszczelnienia tłoczyska. Ich zużycie lub uszkodzenie może powodować spadek ciśnienia w komorze, wolniejszy ruch, brak utrzymania pozycji lub spadek generowanej siły.
Odpowiedź "Siłownik pneumatyczny." jest więc poprawna, bo to właśnie ten podzespół jest typowym obiektem testów szczelności w kontekście sprawności wykonawczej układu.
Dlaczego pozostałe odpowiedzi nie pasują do pytania:
- "Zawór Z3." – zawory rozdzielające/sterujące ocenia się zwykle pod kątem prawidłowego przełączania, przepływu i zgodności funkcji ze sterowaniem. Nieszczelność zaworu może wystąpić, ale w zadaniach egzaminacyjnych "badanie szczelności" częściej wskazuje na element z uszczelnieniami dynamicznymi (siłownik), a nie na konkretny zawór oznaczony symbolem.
- "Zawór Z1." – analogicznie, sama obecność zaworu w schemacie nie przesądza, że to on jest przedmiotem próby szczelności. Bez jednoznacznego wskazania na ilustracji, wybór konkretnego zaworu jest typową pułapką polegającą na zgadywaniu po oznaczeniu.
- "Zespół przygotowania powietrza." – jego rolą jest filtracja, redukcja/ustalanie ciśnienia i ewentualne smarowanie. W praktyce kontroluje się go częściej pod kątem nastaw, kondycji filtra i spadków ciśnienia, a nie jako "badany pod względem szczelności" podzespół wykonawczy układu.
Wskazówka egzaminacyjna: gdy w pytaniu pada "szczelność" i na schemacie jest element wykonawczy, warto najpierw rozważyć siłownik lub inne elementy z uszczelnieniami pracującymi w ruchu, bo to one najczęściej determinują ubytki medium i spadek parametrów pracy.
