Proces strugania należy do obróbki skrawaniem i jest charakterystyczny przede wszystkim dla wykonywania płaszczyzn (oraz powierzchni o prostoliniowych zarysach) przy użyciu narzędzia jednokrawędziowego.

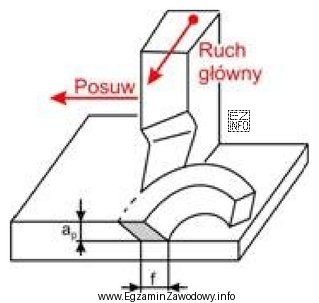

O rozpoznaniu strugania na rysunku decyduje głównie kinematyka ruchów:
- Ruch główny ma postać ruchu prostoliniowego (często posuwisto-zwrotnego) – to w tym ruchu zachodzi skrawanie i powstaje wiór.
- Ruch posuwowy jest realizowany jako przesunięcie po kolejnych przejściach, tak aby narzędzie "zbierało" materiał z sąsiednich pasm powierzchni.
Dlatego odpowiedź "Struganie." jest właściwa, jeśli na schemacie widać dominujący ruch liniowy wzdłuż obrabianej powierzchni oraz narzędzie pracujące jak nóż skrawający.
Pozostałe odpowiedzi są błędne, bo oznaczają inną zasadę ruchu:
- "Toczenie." – typowo rozpoznaje się po tym, że przedmiot obrabiany obraca się (ruch główny obrotowy), a narzędzie wykonuje posuw wzdłużny/poprzeczny. Na rysunku toczenia kluczowe są strzałki ruchu obrotowego detalu.
- "Dłutowanie." – jest podobne do strugania, bo także wykorzystuje ruch posuwisto-zwrotny, ale w typowym ujęciu dotyczy często obróbki wewnętrznych kształtów (np. rowków wpustowych) lub innej konfiguracji narzędzie–przedmiot. Jeśli rysunek pokazuje klasyczną obróbkę płaszczyzny wzdłużnym ruchem, bardziej pasuje struganie.
- "Frezowanie." – wyróżnia je narzędzie wieloostrzowe wykonujące ruch obrotowy (ruch główny), a posuw może realizować stół lub narzędzie. Na schemacie frezowania zwykle pojawia się wyraźny ruch obrotowy frezu.
Wskazówka egzaminacyjna: gdy wahasz się między struganiem a dłutowaniem, skup się na tym, czy rysunek pokazuje obróbkę typowo płaskiej powierzchni wzdłużnym ruchem (częstsze skojarzenie ze struganiem), czy raczej pracę narzędzia w otworze/rowku lub inną, "wewnętrzną" geometrię (częstsze skojarzenie z dłutowaniem).
