KWALIFIKACJA ELM6 - STYCZEŃ 2023 (test 3)

Wyjaśnienie poprawnej odpowiedzi:

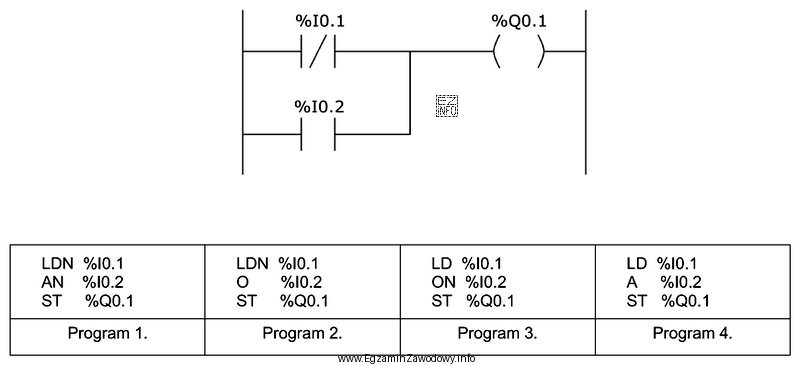

Analizując diagram języka drabinkowego oraz odpowiadające mu programy, Program 2 jest jedynym, który dokładnie odwzorowuje logikę przedstawioną na diagramie. W diagramie drabinkowym mamy dwie ścieżki: jedna z kontaktem normalnie zamkniętym (%I0.1) i normalnie otwartym (%I0.2), druga z wyjściem (%Q0.1). Program 2 używa instrukcji LDN dla %I0.1, co odpowiada kontakcie normalnie zamkniętemu, oraz instrukcji O dla %I0.2, co odpowiada kontakcie normalnie otwartemu, a następnie instrukcji ST dla %Q0.1, co odpowiada wyjściu. Pozostałe programy nie odwzorowują tej logiki w sposób dokładny.
