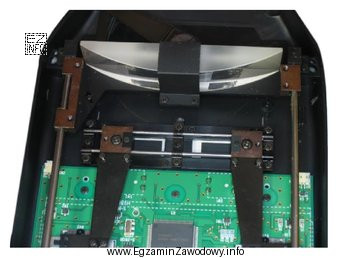

W pupilometrach i podobnych przyrządach pomiarowych spotyka się elementy, które mają przede wszystkim zmienić kierunek biegu promieni w torze optycznym, aby dopasować geometrię układu do konstrukcji obudowy i położenia skali/czujnika. Taką funkcję spełnia pryzmat załamujący: wykorzystuje załamanie światła na granicach ośrodków (oraz często także całkowite wewnętrzne odbicie), aby uzyskać wymagane odchylenie wiązki.
Odpowiedź "Załamujący." jest poprawna, gdy na rysunku w torze optycznym pokazano pryzmat, którego rolą jest po prostu odchylenie promieni bez wprowadzania szczególnej, charakterystycznej dla innych typów pryzmatów funkcji (np. stałego kąta odchylenia niezależnego od ustawienia, odwracania obrazu lub rozdziału strumienia).
Dlaczego pozostałe odpowiedzi nie pasują do takiej funkcji:
- "Pentagonalny." Pryzmat pentagonalny (pentapryzmat) stosuje się tam, gdzie potrzebne jest stałe odchylenie (w praktyce często o 90°) w szerokim zakresie kątów padania. Jest to typowe np. w celownikach, układach naprowadzania lub instrumentach, gdzie ważna jest stała geometria wyjścia wiązki. Jeśli rysunek nie wskazuje na taki specyficzny element i jego rolę, wybór ten jest nieuzasadniony.
- "Dove-Wollastona." Nazwa sugeruje pryzmaty o specjalistycznych zastosowaniach: pryzmat Dove służy m.in. do odwracania/rotacji obrazu przy obrocie pryzmatu, a pryzmaty typu Wollastona kojarzy się z rozdziałem wiązki na promienie o różnych polaryzacjach. To nie jest typowa funkcja prostego odchylenia toru w pupilometrze, o ile nie ma wyraźnych przesłanek na rysunku.
- "Rozdzielający wiązkę świetlną." Rozdzielacz wiązki (np. płytka półprzepuszczalna lub kostka) dzieli strumień na dwa tory (transmisja i odbicie). Jeżeli na schemacie nie ma dwóch gałęzi toru optycznego, wybór rozdzielacza jest błędny.
Wskazówka egzaminacyjna: patrz na to, co dzieje się z wiązką po przejściu przez element. Jeśli tor tylko się odchyla i pozostaje pojedynczy, zwykle chodzi o pryzmat odchylający/załamujący; jeśli pojawiają się dwa tory – rozdzielacz; jeśli istotna jest stałość kąta – pentapryzmat; jeśli mowa o obrocie/odwróceniu obrazu – pryzmat Dove.
