Przerzutnik D jest układem sekwencyjnym, który zapamiętuje stan wejścia D w chwili wystąpienia aktywnego zbocza sygnału zegarowego C i przenosi go na wyjście Q. Oznacza to, że pomiędzy zboczami Q pozostaje stałe, a ewentualne zmiany Q występują skokowo w momentach taktowania.
Jeżeli przerzutnik D pracuje jako "dwójka licząca" (modulo 2), to w praktyce realizuje funkcję dzielnika częstotliwości przez 2. Taki układ powoduje, że na kolejnych aktywnych zboczach zegara wyjście Q przyjmuje naprzemiennie stan niski i wysoki (0,1,0,1...). W konsekwencji:
- częstotliwość przebiegu na Q wynosi fQ = fC/2,
- zmiany Q pojawiają się wyłącznie w chwilach zboczy (nie w środku okresu),
- dla typowego przełączania 0↔1 wypełnienie sygnału Q jest z reguły zbliżone do 50% (zależnie od przebiegu zegara i stanu początkowego).

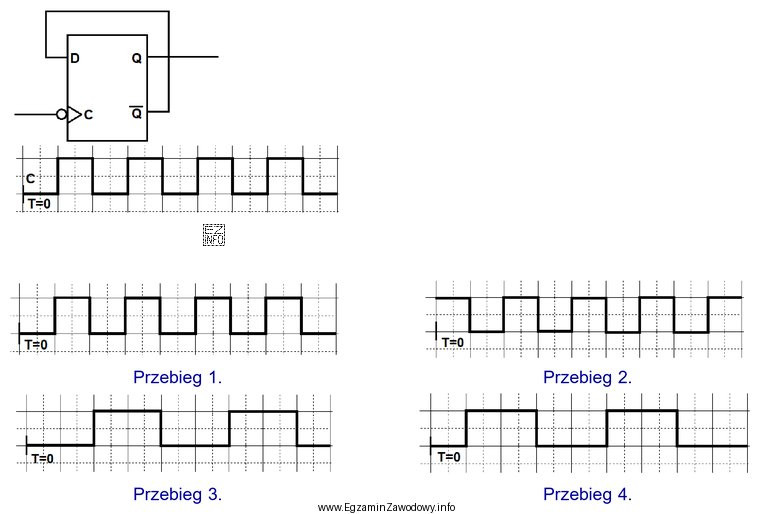

Dlatego odpowiedź "Przebieg 3." jest poprawna, bo odpowiada charakterystycznemu działaniu wyjścia Q w konfiguracji ÷2: przełącza się raz na okres wejściowego zegara (co drugi impuls/zbocze), a nie "śledzi" poziomu C ani nie reaguje na zmiany D w dowolnym momencie.
Pozostałe propozycje są błędne typowo z następujących powodów:
- przedstawiają przebieg o tej samej częstotliwości co zegar (brak dzielenia przez 2),
- pokazują zmiany Q w chwilach innych niż zbocza aktywne (jakby układ był asynchroniczny),
- mają nieprawidłową relację fazową lub wypełnienie niezgodne z przełączaniem 0↔1,
- sugerują "kopiowanie" sygnału C na Q, co nie jest działaniem licznika modulo 2.
Na egzaminie warto pamiętać prostą regułę: "dwójka licząca" = przełączanie stanu na każdym takcie, więc na wyjściu zawsze widać przebieg o połowie częstotliwości zegara i zmianach zsynchronizowanych ze zboczami.
