KWALIFIKACJA ELM5 - CZERWIEC 2015



PYTANIE NR 10.

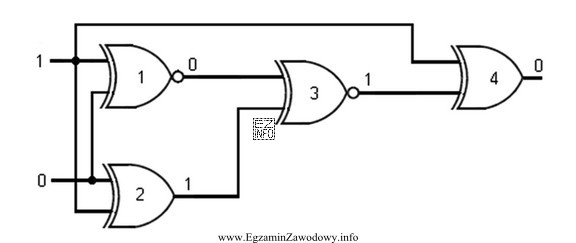

Która bramka logiczna jest uszkodzona w układzie przedstawionym na rysunku?
Która bramka logiczna jest uszkodzona w układzie przedstawionym
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Analiza stanów logicznych na wejściach i wyjściach bramek pozwala stwierdzić, że uszkodzona jest bramka numer 3. Pozostałe bramki działają zgodnie z oczekiwaniami dla podanych stanów na wejściach.
