KWALIFIKACJA ELM6 - CZERWIEC 2017



PYTANIE NR 19.
Który przyrząd pomiarowy należy zastosować do pomiaru natężenia prądu przemiennego?

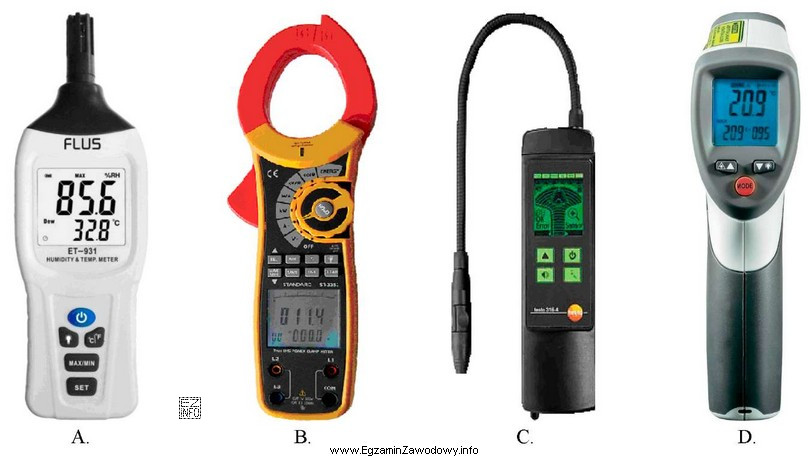

Ilustracja przedstawia cztery różne przyrządy pomiarowe, które mogą być używane w kontekście pomiarów elektrycznych i
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Do pomiaru natężenia prądu przemiennego należy użyć amperomierza z funkcją pomiaru prądu przemiennego. Na zdjęciu przyrząd oznaczony jako "B." to cęgowy miernik prądu, który jest zdolny do pomiaru natężenia prądu przemiennego bez konieczności przerywania obwodu, co czyni go odpowiednim narzędziem do tego zadania.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest natężenie prądu przemiennego i w jakich jednostkach się je podaje?
Natężenie prądu przemiennego to miara "ile ładunku" przepływa w czasie w obwodzie, gdy kierunek przepływu okresowo się zmienia. Podaje się je w amperach (A). W praktyce mierniki często pokazują wartość skuteczną (RMS), istotną dla obliczeń mocy i doboru zabezpieczeń.
Jakim przyrządem mierzy się prąd AC w instalacji lub maszynie?
Do pomiaru prądu AC używa się amperomierza lub multimetru ustawionego na zakres prądu przemiennego (zwykle A~). W serwisie maszyn bardzo często stosuje się też miernik cęgowy AC, bo pozwala mierzyć bez rozłączania przewodu i jest szybszy w użyciu.
Dlaczego nie można mierzyć natężenia prądu woltomierzem?
Woltomierz jest przeznaczony do pomiaru napięcia i ma dużą rezystancję wejściową, aby nie obciążać obwodu. Natężenie prądu mierzy się przyrządem włączanym w tor prądowy (szeregowo) lub cęgami. Użycie woltomierza nie da informacji o prądzie, a interpretacja będzie błędna.
Jak ustawić multimetr do pomiaru prądu przemiennego A~?
Należy przełączyć funkcję na pomiar prądu AC (A~), przełożyć przewód pomiarowy do właściwego gniazda prądowego (A lub mA) i dobrać zakres. Potem włącza się miernik szeregowo w obwód. Trzeba zacząć od większego zakresu, aby nie przepalić bezpiecznika w mierniku.
Czy miernik cęgowy nadaje się do pomiaru prądu przemiennego w szafie sterowniczej?
Tak, miernik cęgowy jest bardzo praktyczny w szafie sterowniczej, bo nie wymaga rozpinania przewodu. Należy objąć cęgami tylko jeden przewód fazowy lub jeden żyłowy tor prądowy. Trzeba też upewnić się, że miernik obsługuje AC oraz ma odpowiedni zakres i kategorię bezpieczeństwa.
Kiedy lepiej użyć amperomierza szeregowego, a kiedy cęgowego?
Amperomierz/multimetr szeregowy bywa dokładniejszy przy mniejszych prądach, ale wymaga przerwania obwodu i niesie ryzyko błędu podłączenia. Miernik cęgowy jest szybszy i bezpieczniejszy w diagnostyce maszyn (większe prądy, praca "na działającym" układzie), ale może mieć ograniczenia przy bardzo małych prądach.
Dlaczego pomiar prądu włączony równolegle może być niebezpieczny dla multimetru?
Tor prądowy multimetru ma małą rezystancję. Jeśli zostanie podłączony równolegle do źródła (jak woltomierz), może powstać zwarcie, co grozi uszkodzeniem bezpiecznika w mierniku, przewodów pomiarowych, a nawet porażeniem lub łukiem elektrycznym. Dlatego prąd mierzy się szeregowo.
Jakie są najczęstsze błędy przy pomiarze prądu przemiennego multimetrem?
Najczęstsze błędy to: wybranie trybu DC zamiast AC, wpięcie przewodu do złego gniazda (np. V/Ω zamiast A), włączenie miernika równolegle zamiast szeregowo oraz zbyt niski zakres pomiarowy. Częsty jest też błąd w cęgach: objęcie jednocześnie przewodu zasilającego i powrotnego.
Co oznaczają symbole AC i DC na mierniku elektrycznym?
AC oznacza wielkość przemienną (zmieniającą się w czasie i zwykle okresową), a DC wielkość stałą. Na miernikach spotyka się np. A~ dla prądu przemiennego oraz A⎓ dla prądu stałego. Wybór niewłaściwego trybu jest częstą przyczyną błędnych wskazań podczas diagnostyki urządzeń.
Jak przygotować się do zadań z pomiarów elektrycznych na egzamin mechatronika?
Warto przećwiczyć: dobór funkcji miernika (V, A, Ω), rozróżnianie AC/DC, poprawne włączanie przyrządów w obwód oraz zasady pracy miernika cęgowego. Pomaga też rozwiązywanie zadań z opisem sytuacji serwisowej oraz ćwiczenia "krok po kroku" na stanowisku: co ustawiam, gdzie wpinam, co sprawdzam po pomiarze.
info

To pytanie poprawnie rozwiązuje 64% zdających egzamin. średnie

Według specjalistów z branży: "Do pomiaru natężenia prądu przemiennego należy użyć amperomierza z funkcją pomiaru prądu przemiennego."

Źródła:

  • https://pl.wikipedia.org/wiki/Amperomierz - dostęp 2026-03-02
  • https://pl.wikipedia.org/wiki/Multimetr - dostęp 2026-03-02
  • https://pl.wikipedia.org/wiki/Miernik_c%C4%99gowy - dostęp 2026-03-02

Materiały:

  • Instrukcja obsługi typowego multimetru (sekcja: pomiar prądu A oraz oznaczenia A~ / A⎓)
  • Podręcznik do elektrotechniki/elektroniki dla techników: rozdział o przyrządach pomiarowych i metodach pomiaru
  • Materiały producentów mierników: poradniki o doborze miernika cęgowego i kategorii pomiarowych
