Natężenie prądu to wielkość opisująca, jaki prąd płynie przez odbiornik (np. moduł wykonawczy, zasilacz, silnik). Aby je zmierzyć, używa się amperomierza lub multimetru w trybie pomiaru prądu. Kluczowa zasada praktyczna brzmi: przyrząd do pomiaru prądu włącza się szeregowo z badanym urządzeniem, ponieważ ma on bardzo małą rezystancję wewnętrzną i "musi przepuścić" ten sam prąd co odbiornik.
W wielu zastosowaniach mechatronicznych spotyka się też mierniki cęgowe, które pozwalają mierzyć prąd bez rozpinania obwodu, ale wymagają objęcia cęgami jednego przewodu (objęcie przewodu i powrotu jednocześnie da wynik bliski zera).
Dlaczego pozostałe typowe wybory bywają błędne?
- Woltomierz / multimetr w trybie V mierzy napięcie i podłącza się go równolegle. Użycie go zamiast trybu A nie daje informacji o prądzie.
- Omomierz służy do pomiaru rezystancji i zwykle wymaga odłączenia zasilania; nie jest przeznaczony do pomiaru prądu pobieranego przez pracujące urządzenie.
- Nieprawidłowe gniazdo i zakres w multimetrze (np. pozostawienie przewodu w gnieździe mA przy dużych prądach) może spowodować przepalenie bezpiecznika miernika lub brak odczytu.

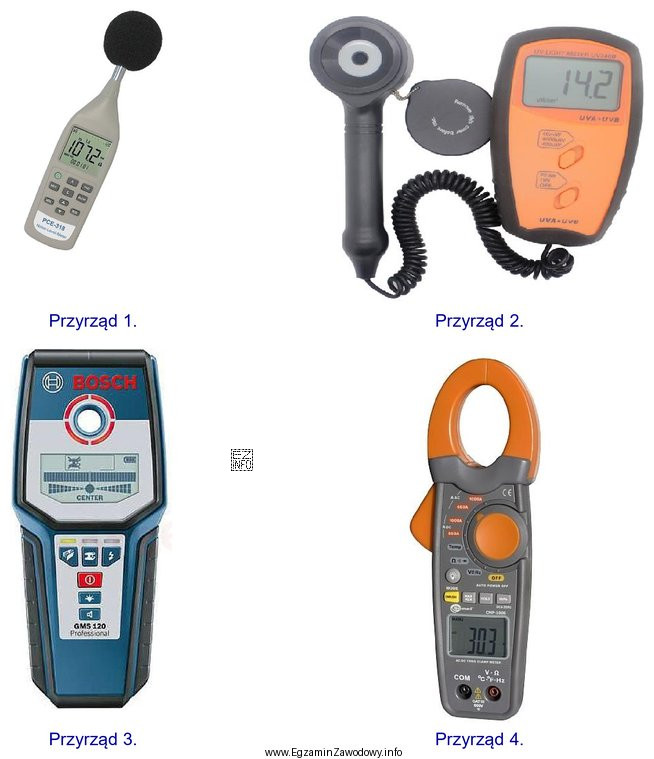

Na egzaminie zwracaj uwagę na oznaczenia na przyrządach: symbol A (często z rozróżnieniem AC/DC), dedykowane gniazda prądowe oraz to, czy przyrząd jest pokazany jako element włączany szeregowo albo jako cęgi. To te cechy pozwalają wybrać właściwy "przyrząd" z zestawu 1–4.
