Rozpoznanie rodzaju maszyny wirującej na rysunku polega na identyfikacji charakterystycznych cech konstrukcyjnych wirnika i elementów współpracujących.

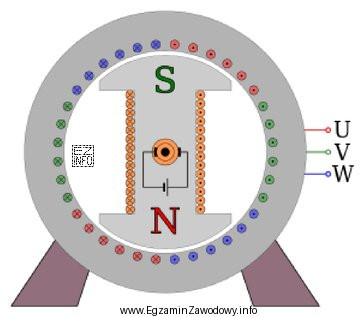

Odpowiedź "Synchroniczną jawnobiegunową." jest właściwa, gdy na rysunku widać wirnik z wyraźnie wydzielonymi, wystającymi biegunami (nabiegunnikami). To typowa cecha maszyn synchronicznych jawnobiegunowych, często stosowanych m.in. przy większej liczbie biegunów i niższych prędkościach obrotowych.
- "Indukcyjną klatkową." jest błędna, jeśli na rysunku nie ma cech klatki wirnika (prętów i pierścieni zwarciowych). Wirnik klatkowy ma budowę "kratownicową" (klatkę) i nie posiada wydzielonych biegunów jak w maszynie jawnobiegunowej.
- "Komutatorową prądu przemiennego." jest błędna, gdy nie widać komutatora (segmentowego pierścienia) ani typowego układu szczotek. Obecność komutatora jest na tyle charakterystyczna, że zwykle pozwala szybko odróżnić maszynę komutatorową od synchronicznej.
- "Synchroniczną z biegunami utajonymi." nie pasuje, jeżeli wirnik nie jest gładki. Maszyna z biegunami utajonymi (wirnik cylindryczny) ma bieguny "schowane" w konstrukcji wirnika i z zewnątrz wygląda jak jednolity cylinder, bez wyraźnych występów.
Wskazówka egzaminacyjna: najpierw szukaj elementów rozstrzygających (komutator/szczotki, klatka wirnika, kształt biegunów). Dopiero potem dopasuj nazwę typu maszyny do zaobserwowanej budowy.
