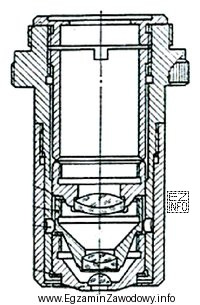

Poprawna jest odpowiedź: "Z amortyzatorem sprężynowym." Taki obiektyw ma wbudowany mechanizm zabezpieczający przed skutkami przypadkowego kontaktu obiektywu z preparatem. Na przekroju konstrukcji diagnostycznym elementem jest sprężyna śrubowa umieszczona między zewnętrznym korpusem a wewnętrzną tuleją z układem optycznym. Dzięki sprężynie oprawa soczewki czołowej może wsunąć się do wnętrza obiektywu przy nadmiernym docisku, a następnie wrócić do położenia wyjściowego.
Dlaczego to ważne w praktyce? Obiektywy o dużych powiększeniach często pracują z bardzo małą odległością roboczą, więc niewielki błąd przy ustawianiu ostrości może doprowadzić do kolizji z szkiełkiem nakrywkowym. Amortyzacja sprężynowa ogranicza ryzyko uszkodzenia zarówno preparatu, jak i drogiej soczewki czołowej.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- "Z regulacją promieniową." dotyczy obiektywu z mechanizmem zmiany apertury (np. przysłona/iris). Na rysunku nie widać elementów regulacji apertury, a kluczowym detalem jest sprężyna zabezpieczająca.
- "Z płynną regulacją długości." sugeruje mechanizm korekcji (np. kompensacji warunków pracy), zwykle realizowany pokrętłem/kołnierzem regulacyjnym. Przekrój pokazuje ruch osiowy związany z amortyzacją, nie elementy płynnej regulacji parametru optycznego.
- "Z wklejanymi soczewkami." opisuje technologię montażu soczewek klejem. Na rysunku soczewki są osadzone w oprawach i trzymane mechanicznie przez krawędzie/oparcia, a nie przez warstwę kleju.
Wskazówka egzaminacyjna: w przekroju sprężyna śrubowa bywa pokazana jako seria powtarzalnych prostokątów/"schodków". Jeśli taki wzór występuje między korpusem a ruchomą częścią, często oznacza to mechanizm amortyzujący.
